Кәсіби өндіруші ретінде біз сізге R&S ZNB8 векторлық желі анализаторларын ұсынғымыз келеді. 9 кГц-тен 4,5/8,5 ГГц-ке дейін және 100 кГц-тен 20/26,5/40/43,5 ГГц-ке дейінгі жиілік диапазонымен желілік анализаторлар мобильді радиоқабылдағыштарға, электронды тауарларға, сондай-ақ аэроғарыштық және қорғаныстық қолданбаларға арналған және сонымен қатар жоғары желілерде қолданылуы мүмкін. жылдам басып шығарылған схемалық платаның дизайны. R&S®ZNB күшейткіштер, араластырғыштар, сүзгілер және кабельдер сияқты RF компоненттерін әзірлеу, өндіру және қызмет көрсету үшін өте қолайлы.
| Модельдер | Порттар | Жиілік | Қосқыштар |
| R&S®ZNB8 Тапсырыс нөмірі 1334.3330.42 |
2 порт | 8 ГГц | N (f) |
| R&S®ZNB8 Тапсырыс нөмірі 1334.3330.44 |
4 порт | 8 ГГц | N (f) |
Жиілік диапазоны 9 кГц-тен 43,5 ГГц-ке дейін
Екі немесе төрт порт
140 дБ дейінгі кең динамикалық диапазон
401 нүкте үшін 4 мс қысқа тазалау уақыты
Кең қуатты тазалау диапазоны 98 дБ
Ең жоғары стандарттарға сай жасалған
R&S®ZNB қабылдағыштары жоғары сезімталдық пен төмен шуылмен жоғары қуатты өңдеу қабілетін біріктіреді. R&S®ZNB негізгі құрылғысы әдетте 140 дБ динамикалық диапазонға ие. R&S®ZNB8-B5x опциясы порттар арасындағы өлшемдер үшін динамикалық диапазонды 150 дБ дейін кеңейтеді. Анализатор әдетте 0,01 дБ/°C және 0,15°/°C төмен шама және фазалық ауытқулары бар S-параметрлерін өлшейді.
Калибрленген R&S®ZNB қайта калибрлеусіз бірнеше күн ішінде дәл өлшеулерге мүмкіндік береді.

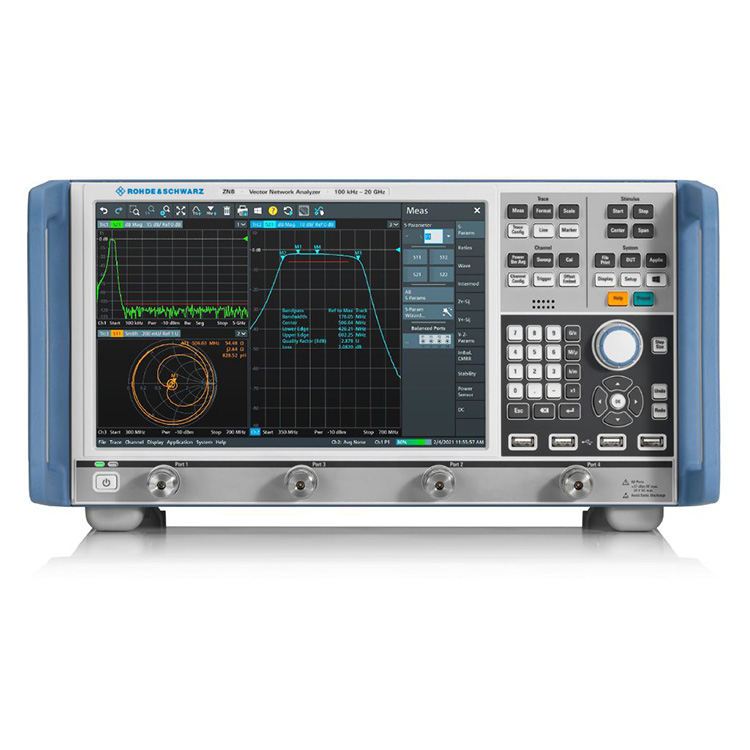

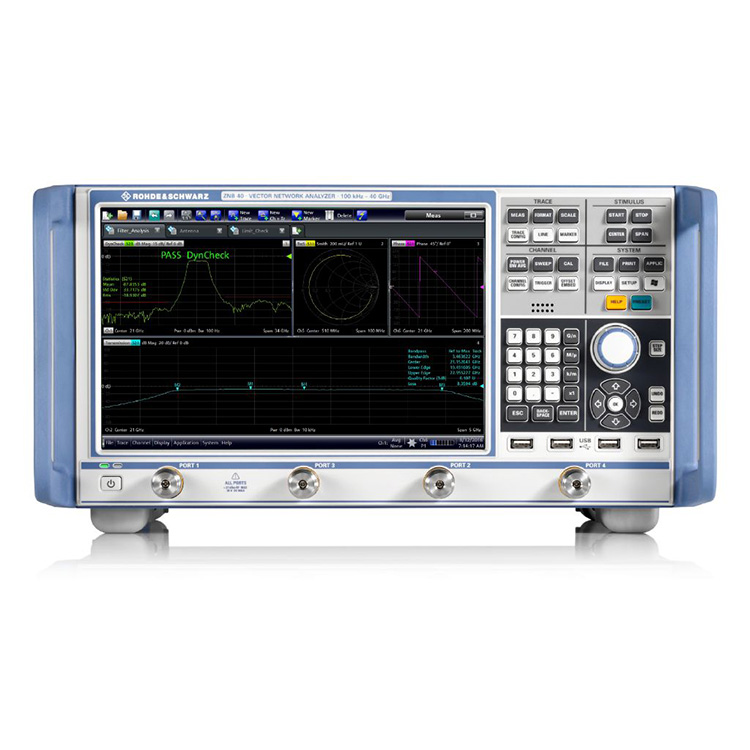

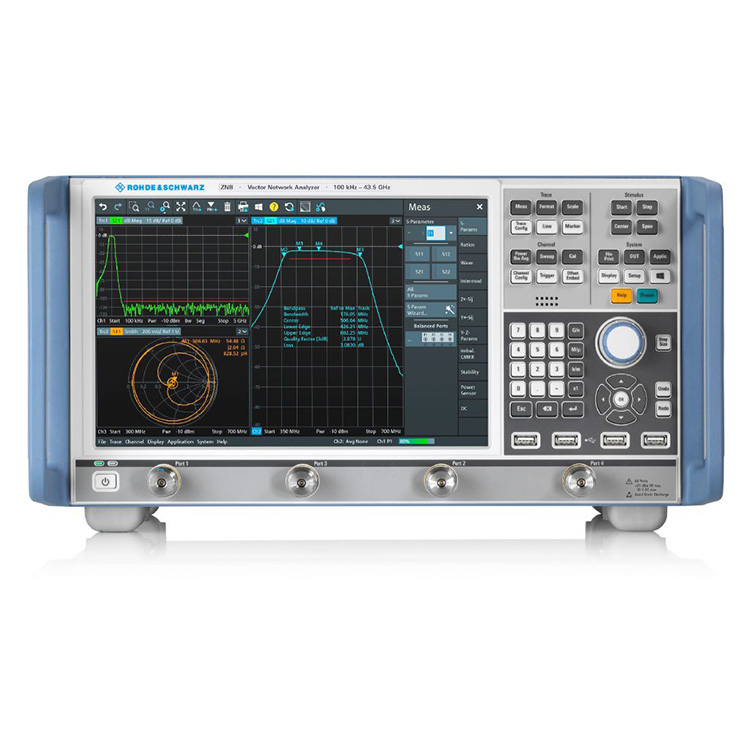

Төрт порты бар R&S®ZNB40.
Белсенді және пассивті РЖ компоненттерінің ыңғайлы сипаттамасы
R&S®ZNB көптеген мүмкіндіктер мен опцияларды, соның ішінде ендіру/енгізу мүмкіндіктерін, теңдестірілген DUT сипаттамасына арналған аралас режимді S-параметрлерін және икемді сынақ орнату конфигурациясына арналған қайта анықталған S-параметрлерін ұсынады. Көз диаграммалары, жиілікті түрлендіретін өлшемдер және екі тәуелсіз ішкі генераторлары бар уақыт доменін өлшеу опциялары да қол жетімді.
Жылдам өлшемдер және сыртқы компоненттерді оңай басқару
Синтезатордың жылдам тұндыру уақыттары R&S®ZNB өте қысқа өлшеу кезеңдерін береді. Үлкен IF өткізу қабілеттілігі жылдам іріктеу уақытын береді. Ол сонымен қатар дисплейге жоғары жылдамдықтағы деректерді өңдеуді және контроллерге жылдам LAN немесе IEC/IEEE деректерін беруді қамтамасыз етеді. Сегменттелген сыпыру сияқты мүмкіндіктер өлшеу уақытын одан әрі жақсартады. Модульдерді немесе сыртқы бөліктерді RFFE GPIO, GPIB және өңдеуші I/O сияқты біріктірілген басқару интерфейстерімен оңай басқаруға болады.
RFFE GPIO интерфейсін конфигурациялауға арналған мәзір.
48 портқа дейінгі өлшемдер
R&S®ZNB әртүрлі коммутатор матрицаларымен үйлесімде 48 портқа дейін модульдердегі күрделі өлшемдерге арналған кешенді шешім болып табылады. Rohde & Schwarz матрицалары көп портты DUT үшін барлық S-параметрлерін анықтау үшін көлденең жолақтың толық өлшемдерін береді. 24 портқа дейін автоматты калибрлеу қондырғылары калибрлеуді жылдам және дәл орнатуға мүмкіндік береді.
Екі R&S®ZN-Z84 қосқыш матрицалары бар R&S®ZNB.
Калибрлеуге, тексеруге және әртүрлі өлшемдерге арналған әртүрлі керек-жарақтар
Механикалық калибрлеу және тексеру жинақтары
Автоматты калибрлеу қондырғылары
Сынақ кабельдері
Айналмалы кілттер
R&S®NRP қуат сенсоры тобын қолдайды
және тағы басқалар
