Біздің зауыттан R&S ZNB20 Vector Network Analyzers сатып алуға сенімді бола аласыз. Жиілік диапазоны 9 кГц-тен 43,5 ГГц-ке дейін.
Модельдер | Порттар | Жиілік | Қосқыштар |
R&S®ZNB20 Тапсырыс нөмірі 1334.3330.62 |
2 | 20 ГГц | 3,5 мм (м) |
R&S®ZNB20 Тапсырыс нөмірі 1334.3330.64 |
4 | 20 ГГц | 3,5 мм (м) |
Жиілік диапазоны 9 кГц-тен 43,5 ГГц-ке дейін
Екі немесе төрт порт
140 дБ дейінгі кең динамикалық диапазон
401 нүкте үшін 4 мс қысқа тазалау уақыты
Кең қуатты тазалау диапазоны 98 дБ
Ең жоғары стандарттарға сай жасалған
Біздің зауыттан R&S ZNB20 Vector Network Analyzers сатып алуға сенімді бола аласыз. R&S®ZNB қабылдағыштары жоғары сезімталдық пен төмен шуылмен жоғары қуатты өңдеу қабілетін біріктіреді. R&S®ZNB негізгі құрылғысы әдетте 140 дБ динамикалық диапазонға ие. R&S®ZNB8-B5x опциясы порттар арасындағы өлшемдер үшін динамикалық диапазонды 150 дБ дейін кеңейтеді. Анализатор әдетте 0,01 дБ/°C және 0,15°/°C төмен шама және фазалық ауытқулары бар S-параметрлерін өлшейді.
Калибрленген R&S®ZNB қайта калибрлеусіз бірнеше күн ішінде дәл өлшеуге мүмкіндік береді.

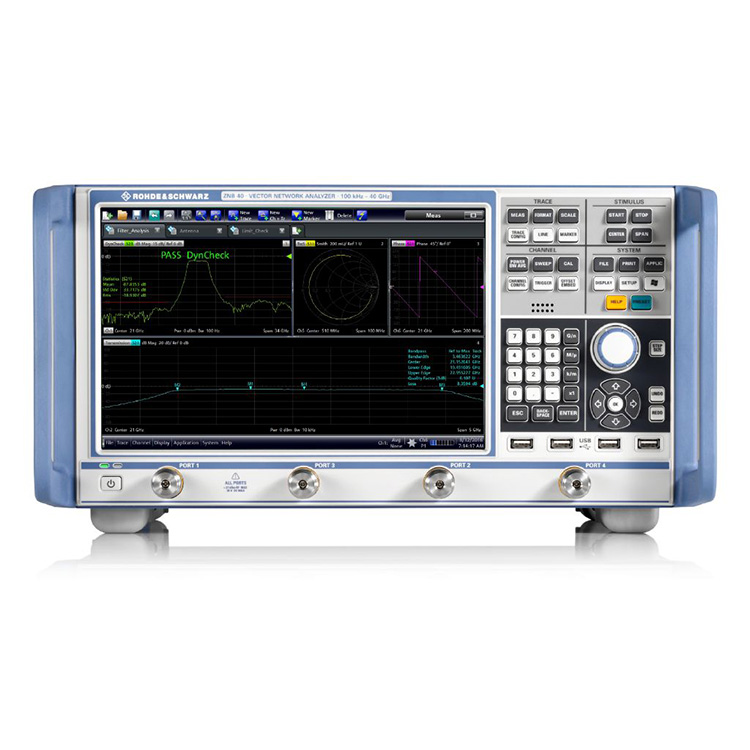

Төрт порты бар R&S®ZNB40.
Белсенді және пассивті РЖ компоненттерінің ыңғайлы сипаттамасы
R&S®ZNB көптеген мүмкіндіктер мен опцияларды, соның ішінде ендіру/енгізу мүмкіндіктерін, теңдестірілген DUT сипаттамасына арналған аралас режимді S-параметрлерін және икемді сынақ орнату конфигурациясына арналған қайта анықталған S-параметрлерін ұсынады. Көз диаграммалары, жиілікті түрлендіретін өлшемдер және екі тәуелсіз ішкі генераторлары бар уақыт доменін өлшеу опциялары да қол жетімді.
Жылдам өлшемдер және сыртқы компоненттерді оңай басқару
Синтезатордың жылдам тұндыру уақыттары R&S®ZNB өте қысқа өлшеу кезеңдерін береді. Үлкен IF өткізу қабілеттілігі жылдам іріктеу уақытын береді. Ол сонымен қатар дисплейге жоғары жылдамдықтағы деректерді өңдеуді және контроллерге жылдам LAN немесе IEC/IEEE деректерін беруді қамтамасыз етеді. Сегменттелген сыпыру сияқты мүмкіндіктер өлшеу уақытын одан әрі жақсартады. Модульдерді немесе сыртқы бөліктерді RFFE GPIO, GPIB және өңдеуші I/O сияқты біріктірілген басқару интерфейстерімен оңай басқаруға болады.
RFFE GPIO интерфейсін конфигурациялауға арналған мәзір.
48 портқа дейінгі өлшемдер
R&S®ZNB әртүрлі коммутатор матрицаларымен үйлесімде 48 портқа дейін модульдердегі күрделі өлшемдерге арналған кешенді шешім болып табылады. Rohde & Schwarz матрицалары көп портты DUT үшін барлық S-параметрлерін анықтау үшін көлденең жолақтың толық өлшемдерін береді. 24 портқа дейін автоматты калибрлеу қондырғылары калибрлеуді жылдам және дәл орнатуға мүмкіндік береді.
Екі R&S®ZN-Z84 қосқыш матрицалары бар R&S®ZNB.
Калибрлеуге, тексеруге және әртүрлі өлшемдерге арналған әртүрлі керек-жарақтар
Механикалық калибрлеу және тексеру жинақтары
Автоматты калибрлеу қондырғылары
Сынақ кабельдері
Айналмалы кілттер
R&S®NRP қуат сенсоры тобын қолдайды
және тағы басқалар
