Dongguan Qihang Electronic Technology Co.,Ltd. негізінен көп жылдық тәжірибесі бар R&S FSW50 сигнал және спектр анализаторын шығаратын Қытай өндірушісі және жеткізушісі. Сізбен іскерлік қарым-қатынас орнатуға үміттенеміз. Бірнеше бақылау дисплейлері пайдаланушыларға жақсырақ талдау және салыстыру үшін сигнал іздерін салыстыруға және қабаттасуға мүмкіндік береді.
| Модельдер | Жиілік диапазоны | Фазалық шу | Макс. талдау жолағы ені |
| R&S®FSW50 Тапсырыс нөмірі 1331.5003.50 |
2 Гц - 50 ГГц | < –136 дБс (1 Гц) (f = 1 ГГц, 10 кГц ығысу) |
512 МГц |
Теңдесі жоқ төмен фазалық шу және нарықтағы ең жақсы сезімталдық
8,3 ГГц ішкі талдау өткізу қабілеттілігі
800 МГц нақты уақыттағы талдау өткізу қабілеттілігі
SCPI рекордері код жасауды жеңілдетеді
Жоғары динамикалық диапазон тамаша EVM өнімділігін қамтамасыз етеді
Нақты талаптарға жауап беретін RF өнімділігі

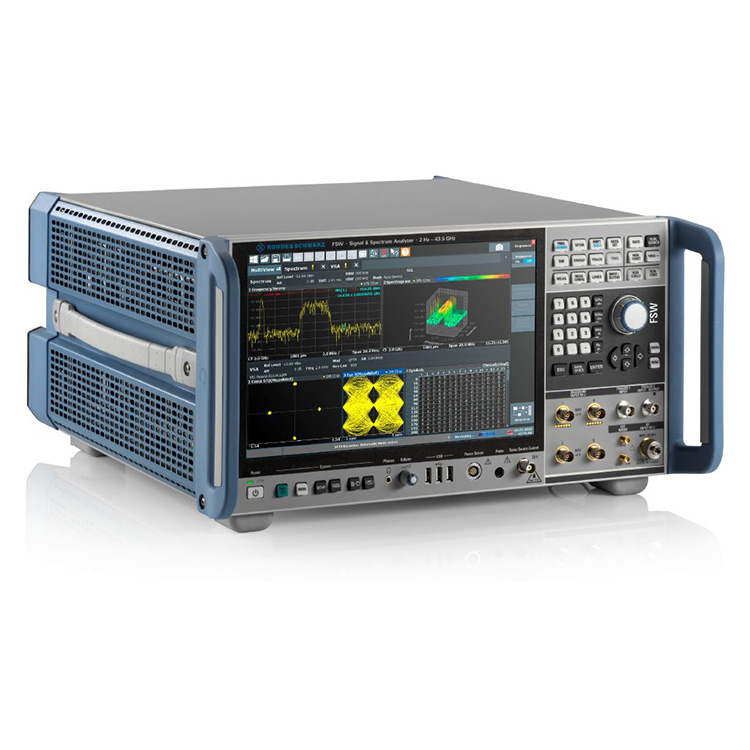

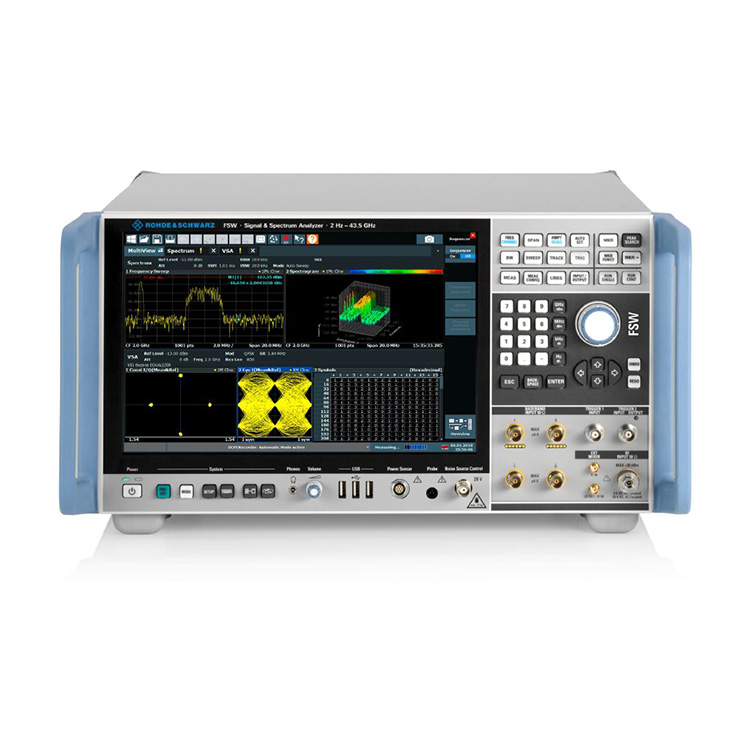

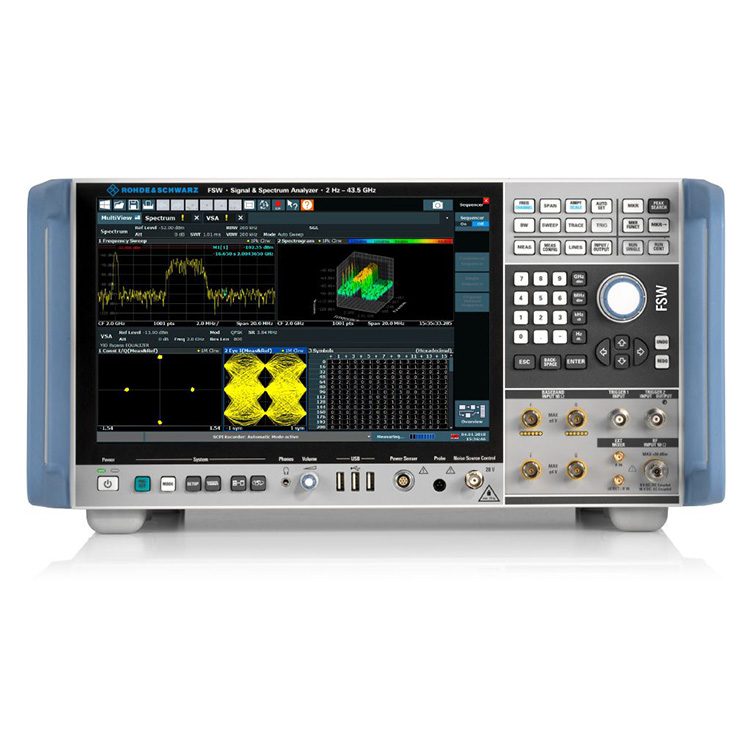

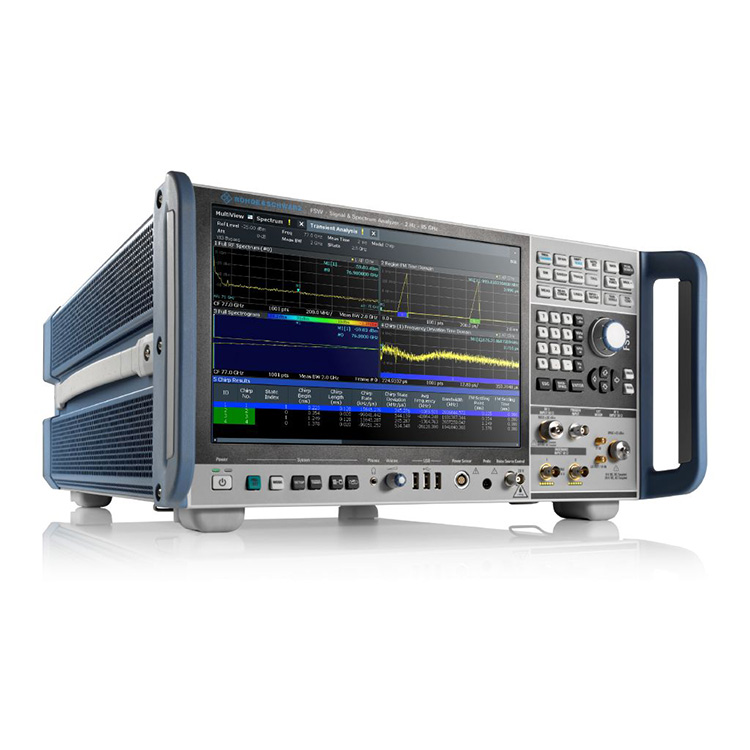

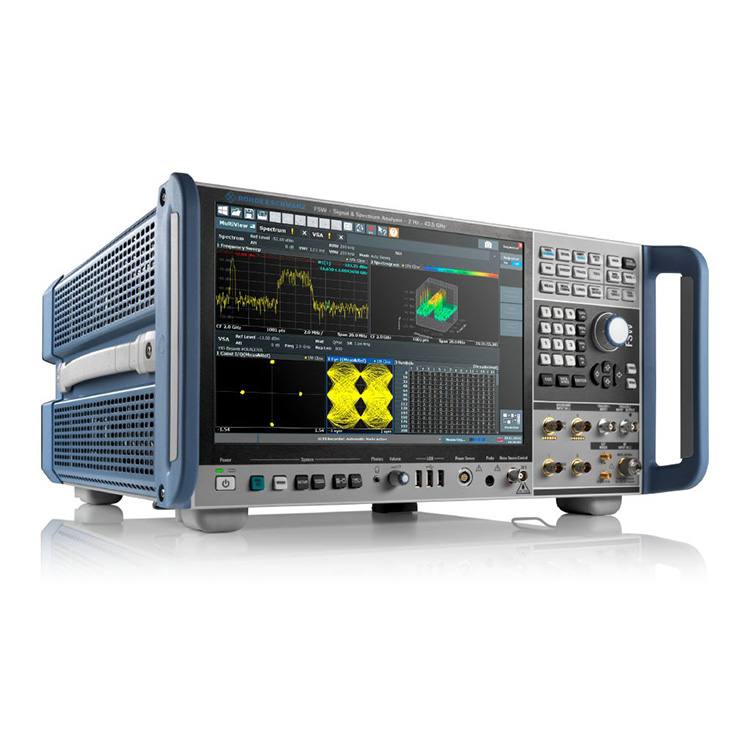

R&S FSW50 сигнал және спектр анализаторы жоғары радиожиілік фазалық шуды, көрсетілген шуылдың орташа деңгейін, интермодуляцияны басуды және ACLR және гармоникалық өлшемдер үшін динамикалық диапазонды ұсынатын сигнал мен спектр анализаторларын қайта анықтайды.
Фазалық шу
10 ГГц тасымалдаушы жиілігіндегі фазалық шу 10 кГц тасымалдаушыдан ауытқу: тип. –133 дБс (1 Гц).
Ыңғайлы болу үшін жасалған
12,1 дюймдік жоғары ажыратымдылық, қимылды қолдауы бар мультитач дисплей - Windows 10 көрінісі мен сезімі бар тегіс дизайн
Әртүрлі өлшемдерді бір уақытта бөлек терезелерде көрсетуге болады, бұл нәтижені түсіндіруді жеңілдетеді
Енгізілген SCPI рекордері автоматты, қашықтан басқарылатын өлшеулер үшін кодты жасауды жеңілдетеді
Ыңғайлы пайдаланушы интерфейсі
12,1 дюймдік жоғары ажыратымдылығы, мультитач дисплейі және т.б. бар кеңейтілген R&S®FSW.
5G физикалық деңгей сигналын терең талдау
R&S®FSW масштабталатын, 8,3 ГГц-ке дейінгі кең ішкі талдау өткізу қабілеттілігі төмен байланыс сигналының бүкіл өткізу қабілетін түсіруге және толық жүйені бағалауға мүмкіндік береді.
R&S®FSW-K144 және R&S®FSW-K145 опциялары 3GPP 5G NR диапазонындағы төмен және жоғары сілтеме өлшемдерін қамтиды. Әрбір сигнал қосалқы кадры талданады және әртүрлі арналар мен сигналдардың EVM, жиілігі мен қуатын қоса алғанда, өлшеу нәтижелерінің кең ауқымы беріледі.
R&S®FSW-K144 5G Жаңа Радио төмен сілтеме қолданбасы
R&S®FSW-K144 көптеген параметрлерді автоматты түрде анықтайды және орнатады, бұл сізге егжей-тегжейлі талдаудан алынған түсініктерге көбірек уақыт бөлуге мүмкіндік береді.
Жылдам және жан-жақты радар сигналын талдау
Талдаудың кең өткізу қабілеттілігіне қосымша (8,3 ГГц-ке дейін), R&S®FSW талдау радар сынағы үшін маңызды.
R&S®FSW-K6 импульсті өлшеу қолданбасы пернені түрту арқылы барлық сәйкес импульс параметрлерін өлшейді.
R&S®FSW-K6S уақыт бүйірлік өлшеу опциясы импульстік қысу параметрлерін өлшейді
R&S®FSW-K60/K60H опциясы жиілікті секіру сигналдарын талдайды
R&S®FSW-K6 импульсті өлшеу опциясы
R&S®FSW-K6 импульсті өлшеу қолданбасы бір түймені басу арқылы барлық сәйкес импульс параметрлерін өлшейді.
Е диапазонында кескінсіз кең жолақты сигнал талдауы
R&S®FSW85 сигнал және спектр анализаторында кескінсіз спектр талдауын қамтамасыз ететін 8 ГГц және 85 ГГц арасындағы жиіліктер үшін YIG алдын ала таңдағышы бар. R&S®FSW-K60/-K60C өтпелі талдау/шықырлауды өлшеу опциясымен біріктірілген кең талдау өткізу жолағы (8,3 ГГц-ке дейін) автомобиль радарларында қолданылатындар сияқты 5 ГГц кең FMCW сигналдарын сипаттауға мүмкіндік береді.
Автокөлік радарларының өлшемдері
R&S®FSW-K60C опциясымен және R&S®FSW-B2001 2 ГГц ішкі өткізу қабілеті кеңейтімімен өлшенген 77 ГГц жиілікте 2 ГГц өткізу қабілеттілігі бар FMCW сигналы
Спутниктік пайдалы жүктемелерді, пайдалы жүктеменің ішкі жүйелері мен құрамдас бөліктерін жобалау, әзірлеу және сынау үшін жоғары өнімді өлшеу шешімдері
R&S®FSW топтық кідіріс, сызықтық, күшейту берілістері, шудың қуат коэффициенті (NPR) және т.б. сияқты ең маңызды өлшемдерге арналған арнайы өлшеу қолданбаларын ұсынады. Ол сондай-ақ DVB-S2X және OneWeb сияқты бірнеше стандарттардың спутниктік RF сигналдарын демодуляциялайды. R&S®FSW масштабталатын, кең талдау өткізу қабілеттілігі (8,3 ГГц-ке дейін) кең сигнал өткізу қабілетіне өсіп келе жатқан сұранысты қанағаттандырады.
R&S®FSW-K17 мультитасымалдаушы топтық кешігуді өлшеу
Миллисекунд ішінде жоғары дәлдікпен абсолютті және салыстырмалы топтық кешігуді өлшейді.
Нақты уақыттағы спектрді талдау опциясымен ештеңені жіберіп алмаңыз
R&S®FSW нақты уақыттағы опциялары пайдаланушыларға 800 МГц-ке дейінгі өткізу жолағындағы қуатты тасымалдаушыларға жақын жерде де наносекундтық диапазондағы өте қысқа спорадикалық кедергілерді сенімді түрде анықтауға мүмкіндік береді. Нақты уақыттағы спектрді талдау пайдаланушыларға бар жиілікті секіру алгоритмдерін талдауға және бір жиілік диапазонында жұмыс істейтін әртүрлі стандарттардың сигналдары арасындағы қақтығыстарды болдырмау үшін баламаларын жасауға мүмкіндік береді.
2,4 ГГц жиіліктегі ISM жолағының нақты уақыт спектрі
Бір жиілік диапазонында (мысалы, WLAN және Bluetooth®) жұмыс істейтін әртүрлі стандарттардың сигналдары арасындағы соқтығысуларды талдайды және алдын алады.
Сандық сигналды талдау
R&S®FSW-K70 векторлық сигналды талдау опциясы пайдаланушыларға сандық модуляцияланған жалғыз тасымалдаушыларды бит деңгейіне дейін икемді талдауға мүмкіндік береді. Анық құрылымдалған жұмыс тұжырымдамасы талдау құралдарының кең ауқымына қарамастан өлшеулерді жеңілдетеді. R&S®FSW-K70M DVB-S2X сигналдары сияқты екі түрлі модуляция схемасы бар сигналдарды талдауға мүмкіндік береді. R&S®FSW-K70P кеңейтімі шикі бит қатесін өлшейді. PRBS деректері бойынша PRBS23 дейінгі тариф (BER).
1024QAM модуляцияланған сигналды талдау
Шоқжұлдыз диаграммасы, нәтижелер кестесі, таңбалар кестесі және EVM таралуы.
