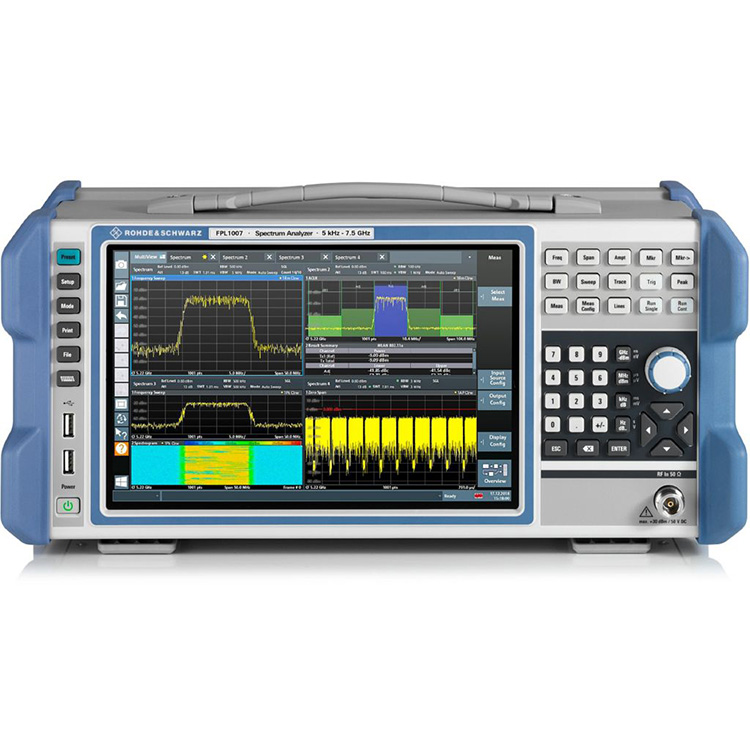

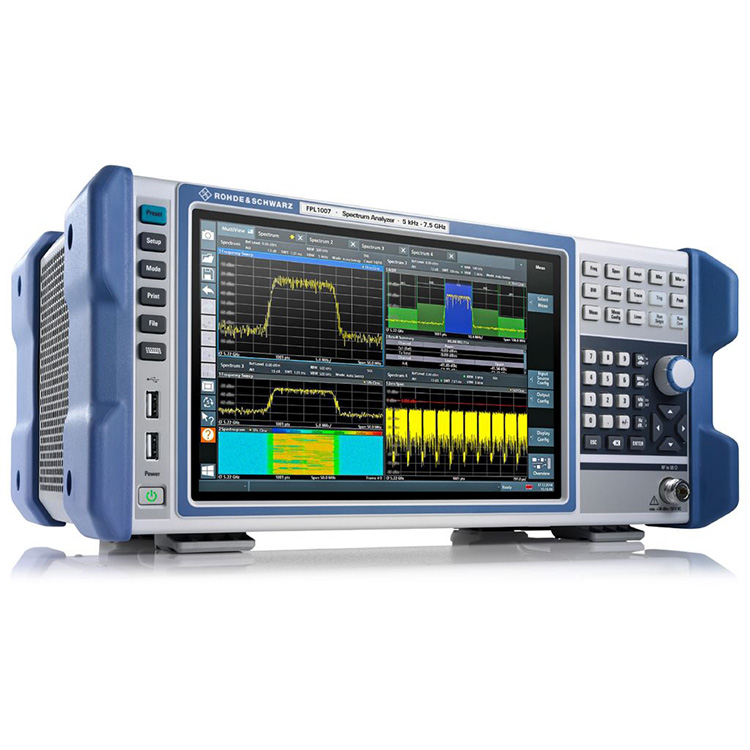

Кәсіби өндіруші ретінде біз сізге R&S FPL1026 спектрлік анализаторын ұсынғымыз келеді. РЖ зертханасында R&S®FPL1000 отбасы осциллограф немесе мультиметр сияқты өте қажет. Бұл көптеген өлшеу тапсырмаларына арналған жалғыз құрал.
| Модельдер | Жиілік диапазоны | Фазалық шу | DANL @ 1 ГГц | Макс. өткізу қабілеттілігін талдау | Құрал түрі |
| R&S®FPL1026 Тапсырыс нөмірі 1304.0004.26 |
5 кГц - 26,5 ГГ | < -108 дБс (1 Гц) (f=1 ГГц, ығысу 10 кГц) |
< -160 дБм/Гц Алдын ала күшейткіш қосулы | 40 МГц (FPL1-B40 және FPL1-B11) | Сигнал және спектр анализаторы |
Жиілік диапазоны 5 кГц пен 26,5 ГГц
SSB фазалық шу: тип. –108 дБс (1 Гц) 10 кГц
Алдын ала күшейткіші бар DANL: тип. –163 дБм 10 МГц-тен 2 ГГц-ке дейін
Шағын ізі бар жеңіл салмақ
40 МГц талдау өткізу жолағы (опция)
Өлшеудің көптеген түрлеріне арналған жалғыз құрал

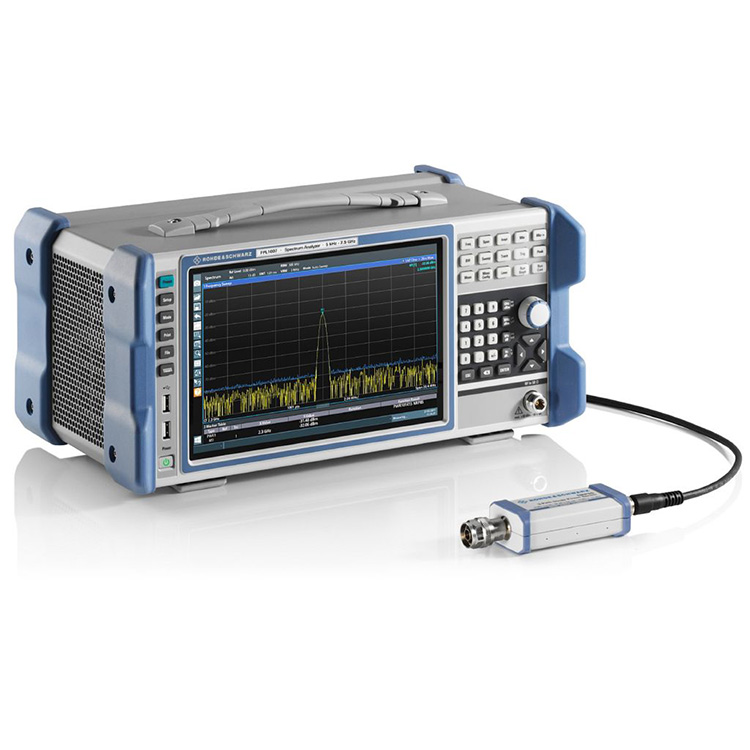

R&S®FPL1000 құрылғысын спектрлік өлшемдер, қуат сенсорларымен жоғары дәлдікпен қуатты өлшеу үшін және аналогтық және цифрлық модуляцияланған сигналдарды талдау үшін пайдалануға болады.

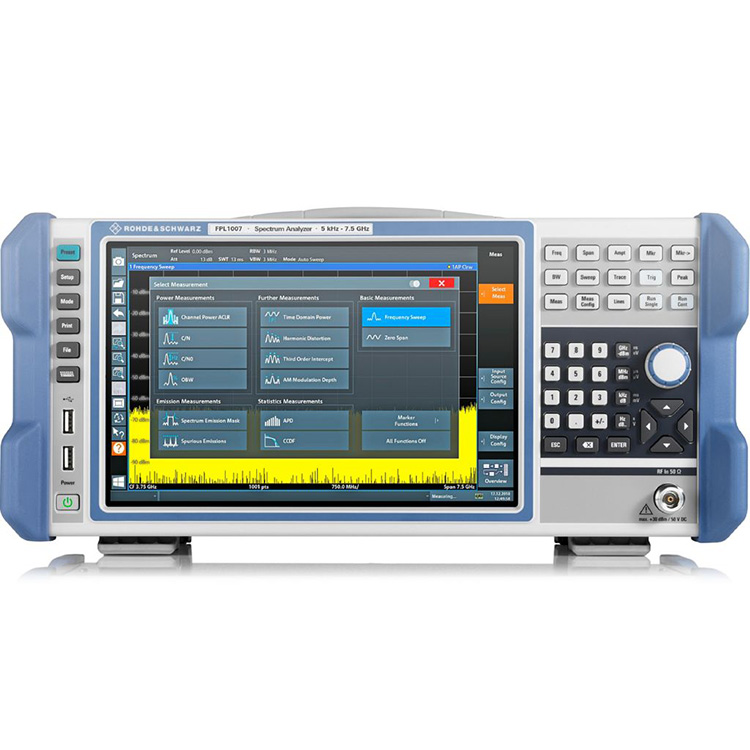

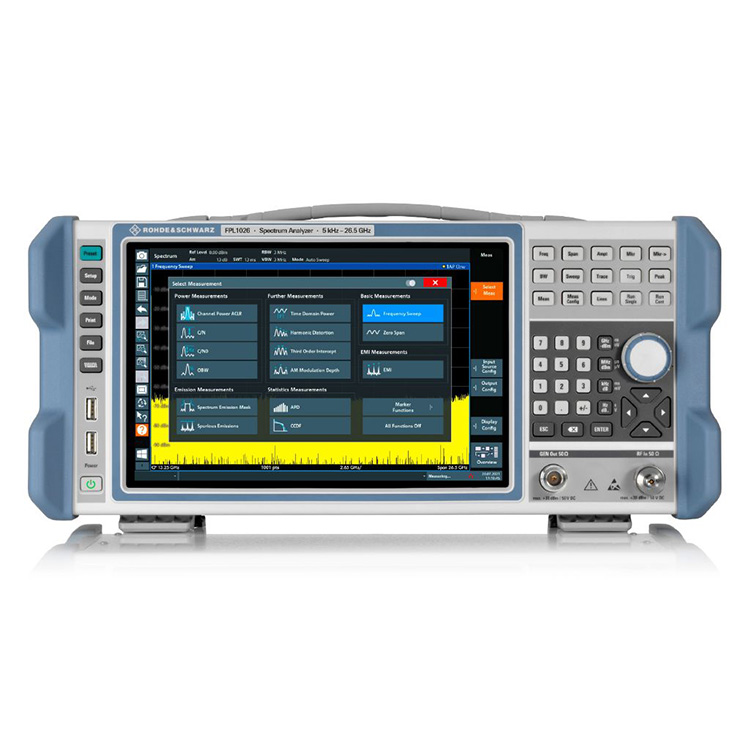

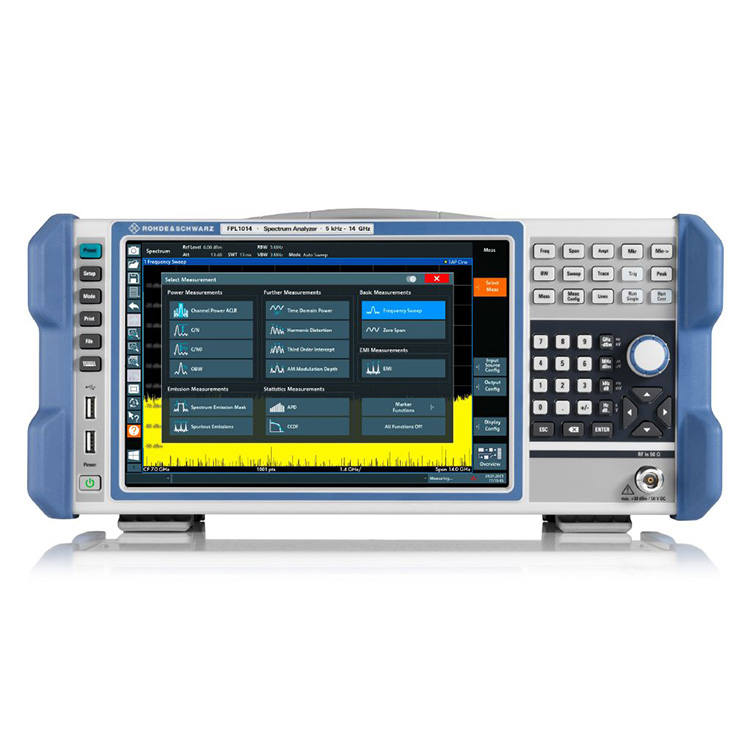

Өлшеу режимдері
Стандартты R&S®FPL1000 негізгі құрылғысы әртүрлі кеңейтілген спектрді өлшеу режимдерін қолдайды
Төмен фазалық шу және төмен көрсетілген орташа шу деңгейі
Фазалық шудың ерекшелігі. –108 дБс (1 Гц) 10 кГц офсетте (1 ГГц тасымалдаушы), типтегі үшінші ретті кесу нүктесі. +20 дБм, 1 Гц-тен 10 МГц ажыратымдылығының өткізу қабілеттілігі мен типі. –163 дБм орташа шу деңгейін көрсетеді, R&S®FPL1000 жоғары сыныпты анализаторлармен салыстыруға болады. Бұл зертханалық, өндірістік және қызмет көрсету тапсырмалары үшін өте қолайлы.
Шуды фазалық өлшеу
Маркер функциясы бар қарапайым фазалық шуды өлшеу
Смартфон сияқты интуитивті жұмыс
Сенсорлық экранды конфигурациялау және өлшемдерді орындау үшін пайдалануға болады. Экранда бір саусақпен сырғыту орталық жиілікті немесе анықтамалық деңгейді реттейді. Екі саусақпен сырғыту көрсетілген аралықты немесе деңгей ауқымын реттейді.

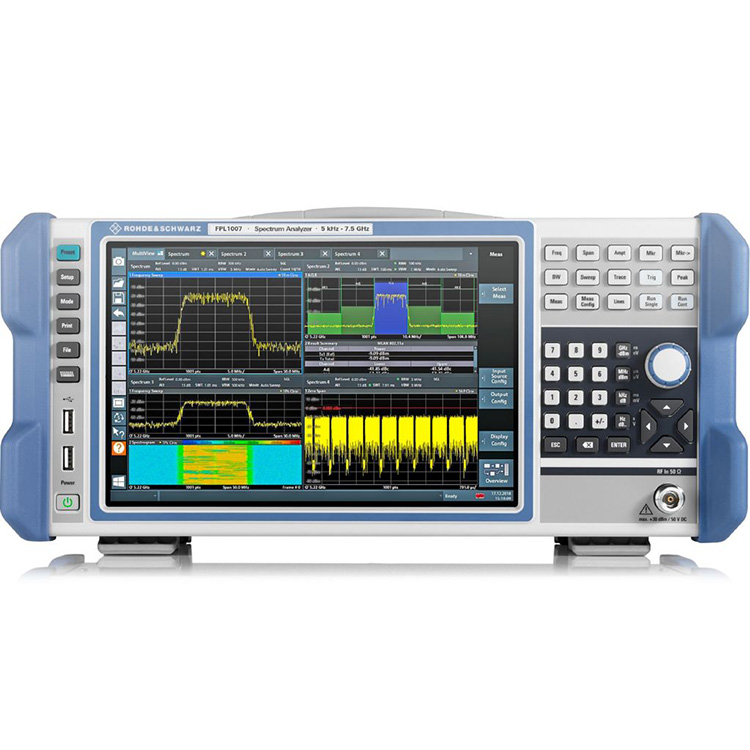

R&S®FPL1000 көп көрінісі
Секвенсер спектрді өлшеуді, көрші арна қуатын өлшеуді, уақыт доменін өлшеуді және спектрограмма өлшемдерін орындай алады.
Оны барлық жерде дерлік қолдануға болады...
Төмен салмағы 6 кг, үш сағат жұмыс істеуге арналған қосымша батарея жинағы және жүк сөмкесі мен иық белдігі R&S®FPL1000 сигналы мен спектр анализаторын қажет жерде пайдалануға болатынын білдіреді.
R&S®FPL1000 үшін тасымалдау сөмкесі
Қосымша R&S®FPL1000 тасымалдау сөмкесі. R&S®FPL1-B31 батарея опциясы қаптың ішінде жұмыс істеуге мүмкіндік береді.
