Dongguan Qihang Electronic Technology Co.,Ltd. жоғары сапалы және қолайлы бағасы бар Қытайдың кәсіби көшбасшысы R&S FPL1003 спектрлік анализатор өндірушісі. РЖ зертханасында R&S®FPL1000 отбасы осциллограф немесе мультиметр сияқты өте қажет. Бұл көптеген өлшеу тапсырмаларына арналған жалғыз құрал. Оны қуат сенсорлары үшін жоғары дәлдіктегі қуат өлшемдерімен және аналогтық және цифрлық модуляцияланған сигналдарды талдаумен бірге спектрді талдау үшін пайдалануға болады.
| Модельдер | Жиілік диапазоны | Фазалық шу | DANL @ 1 ГГц | Макс. өткізу қабілеттілігін талдау | Құрал түрі |
| R&S®FPL1003 Тапсырыс нөмірі 1304.0004.03 |
5 кГц - 3 ГГц | < –108 дБс (1 Гц) (f = 1 ГГц, 10 кГц ығысу) |
< –163 дБм/Гц | 40 МГц (FPL1-B40) | Сигнал және спектр анализаторы |
Жиілік диапазоны 5 кГц пен 26,5 ГГц
SSB фазалық шу: тип. –108 дБс (1 Гц) 10 кГц
Алдын ала күшейткіші бар DANL: тип. –163 дБм 10 МГц-тен 2 ГГц-ке дейін
Шағын ізі бар жеңіл салмақ
40 МГц талдау өткізу жолағы (опция)
Өлшеудің көптеген түрлеріне арналған жалғыз құрал
R&S FPL1003 спектрлік анализаторын спектрлік өлшемдер, қуат сенсорларымен жоғары дәлдікпен қуатты өлшеу үшін және аналогтық және цифрлық модуляцияланған сигналдарды талдау үшін пайдалануға болады.

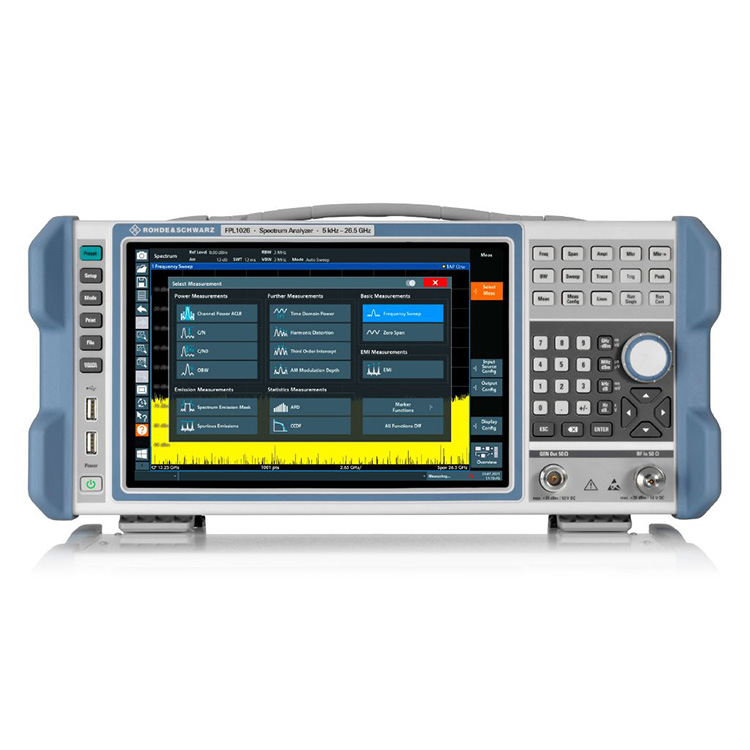

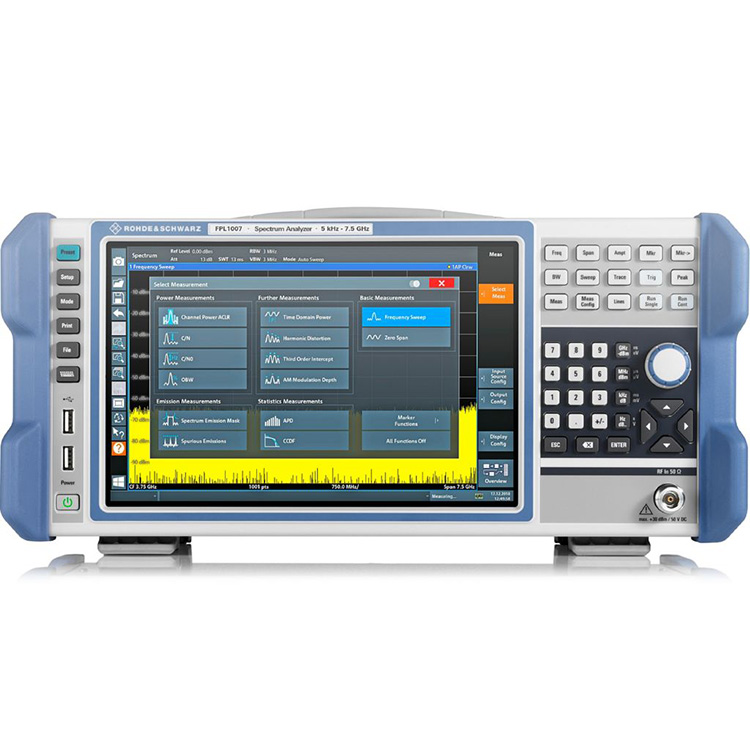

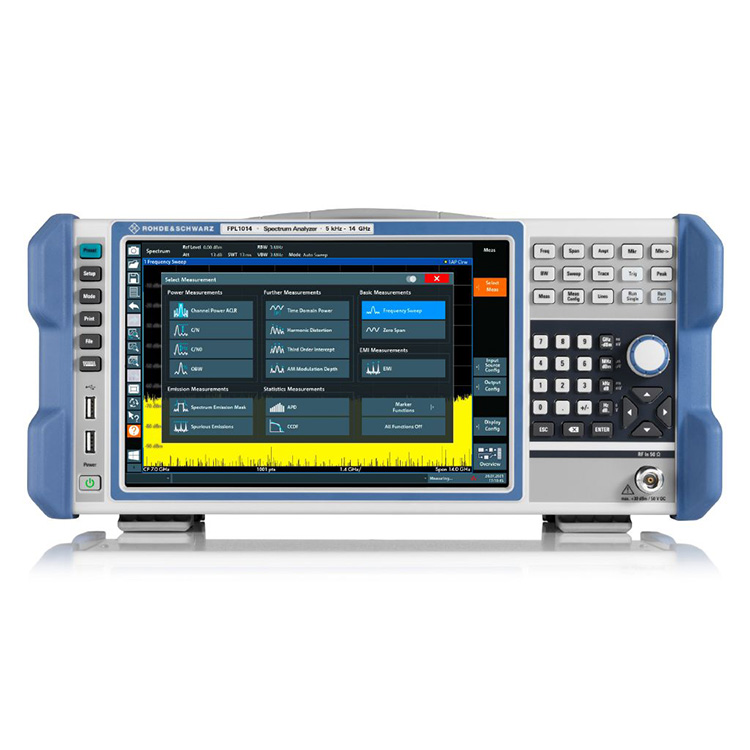

Өлшеу режимдері
Стандартты R&S®FPL1000 негізгі құрылғысы әртүрлі кеңейтілген спектрді өлшеу режимдерін қолдайды
Төмен фазалық шу және төмен көрсетілген орташа шу деңгейі
Фазалық шудың ерекшелігі. –108 дБс (1 Гц) 10 кГц офсетте (1 ГГц тасымалдаушы), типтегі үшінші ретті кесу нүктесі. +20 дБм, 1 Гц-тен 10 МГц ажыратымдылығының өткізу қабілеттілігі мен типі. –163 дБм орташа шу деңгейін көрсетеді, R&S®FPL1000 жоғары сыныпты анализаторлармен салыстыруға болады. Бұл зертханалық, өндірістік және қызмет көрсету тапсырмалары үшін өте қолайлы.
Шуды фазалық өлшеу
Маркер функциясы бар қарапайым фазалық шуды өлшеу
Смартфон сияқты интуитивті жұмыс
Сенсорлық экранды конфигурациялау және өлшемдерді орындау үшін пайдалануға болады. Экранда бір саусақпен сырғыту орталық жиілікті немесе анықтамалық деңгейді реттейді. Екі саусақпен сырғыту көрсетілген аралықты немесе деңгей ауқымын реттейді.

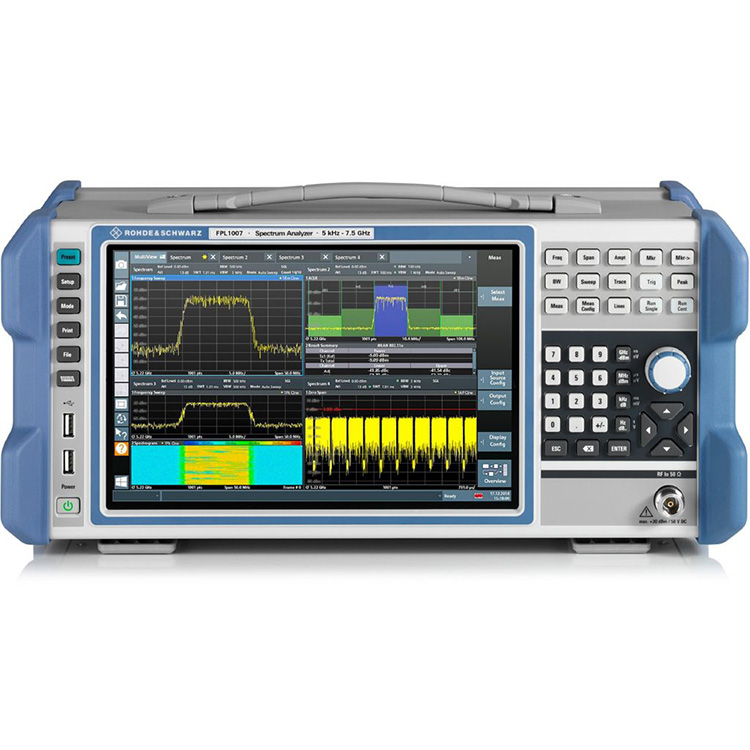

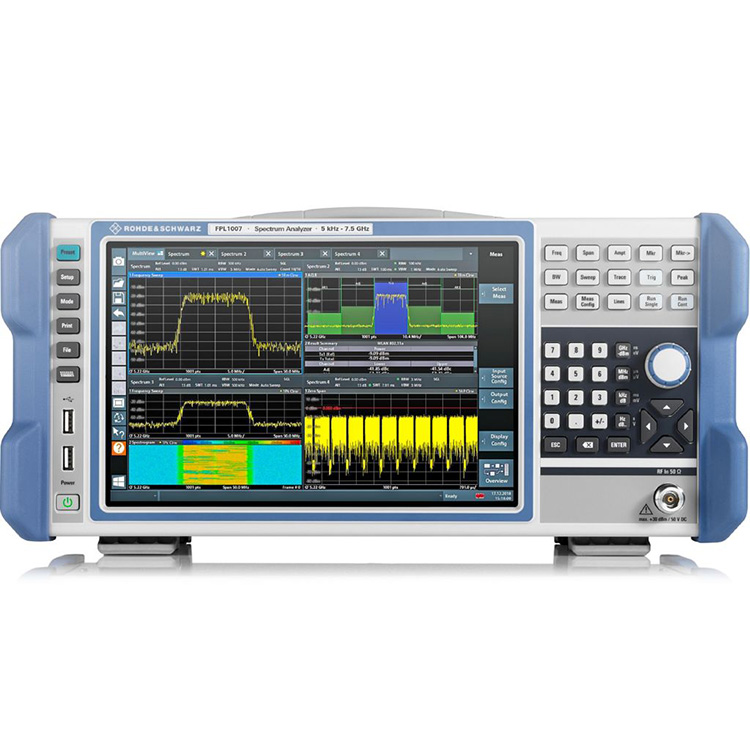

R&S®FPL1000 көп көрінісі
Секвенсер спектрді өлшеуді, көрші арна қуатын өлшеуді, уақыт доменін өлшеуді және спектрограмма өлшемдерін орындай алады.
Оны барлық жерде дерлік қолдануға болады...
Төмен салмағы 6 кг, үш сағат жұмыс істеуге арналған қосымша батарея жинағы және жүк сөмкесі мен иық белдігі R&S®FPL1000 сигналы мен спектр анализаторын қажет жерде пайдалануға болатынын білдіреді.
R&S®FPL1000 үшін тасымалдау сөмкесі
Қосымша R&S®FPL1000 тасымалдау сөмкесі. R&S®FPL1-B31 батарея опциясы қаптың ішінде жұмыс істеуге мүмкіндік береді.
