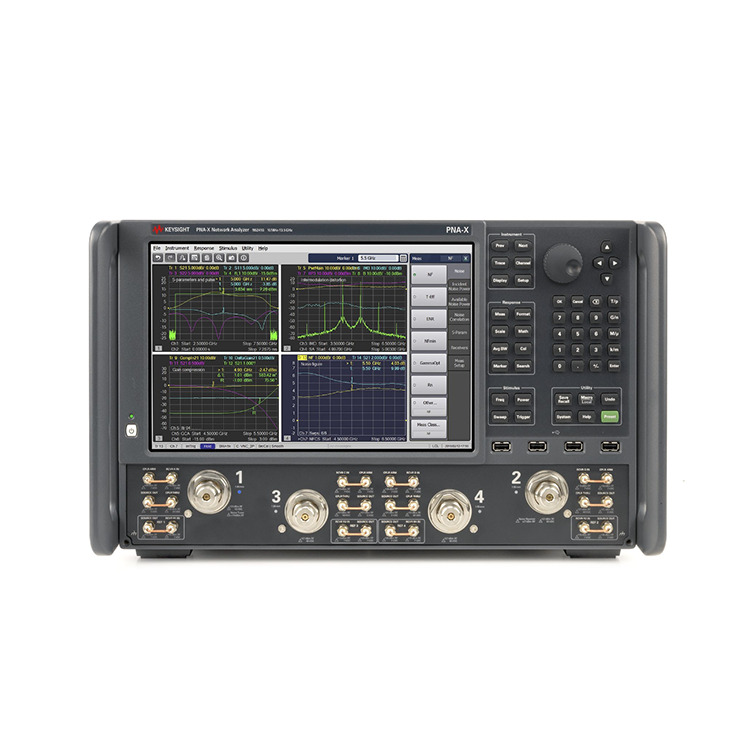

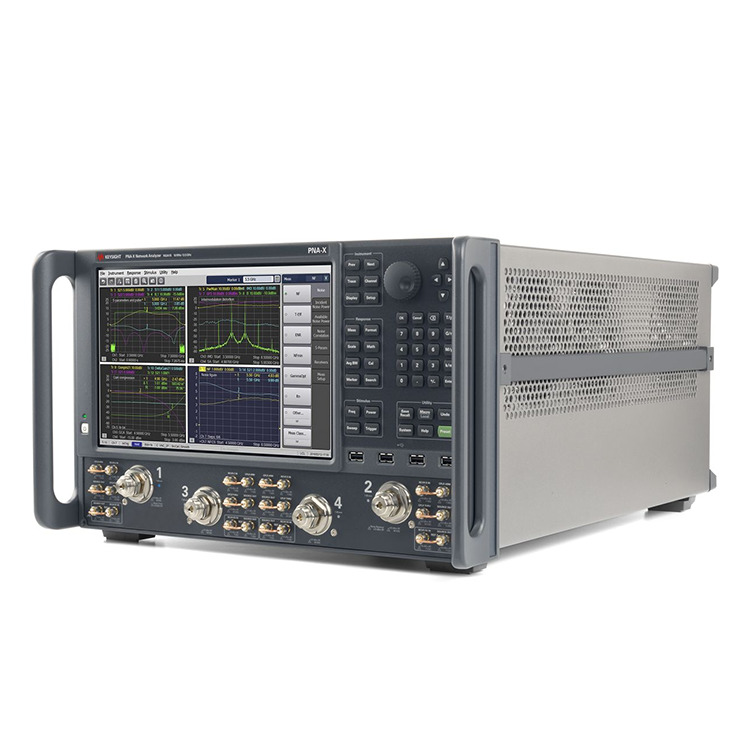

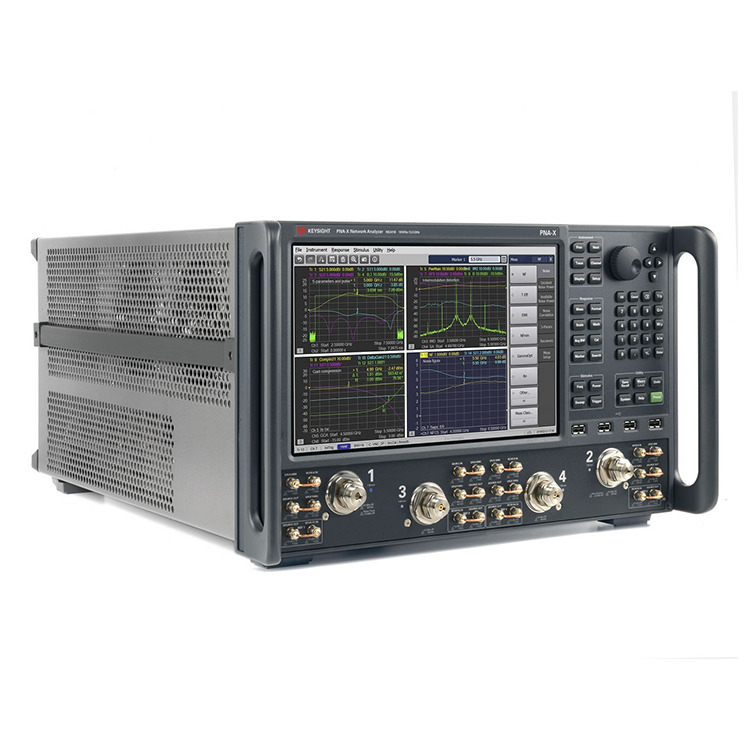

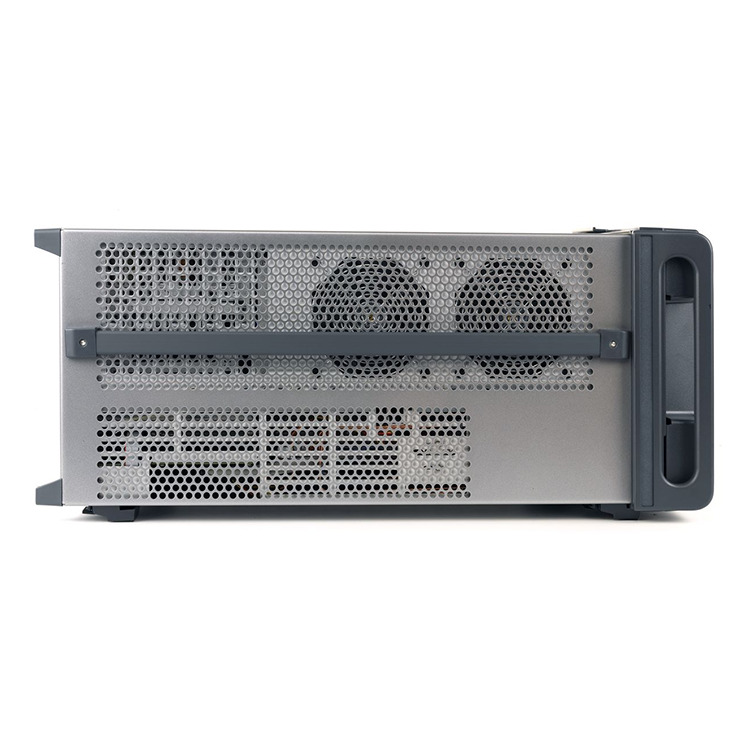

Төменде оны жақсырақ түсінуге көмектесетін жоғары сапалы N5245B PNA-X желілік анализаторларының енгізілуі берілген. 10 МГц-тен 50 ГГц-ке дейін, 2 және 4 порт, үш көзге дейін.
Теңдесі жоқ тамашаға қол жеткізіңіз
Жай векторлық желі анализаторы емес, PNA-X күшейткіштер, араластырғыштар және жиілік түрлендіргіштері сияқты белсенді құрылғыларды өлшеуге арналған әлемдегі ең біріктірілген және икемді микротолқынды сынақ қозғалтқышы болып табылады. Аппараттық құралға екі ішкі сигнал көзі, сигнал біріктіргіші, S-параметрі және шу қабылдағыштары, импульстік модуляторлар мен генераторлар, қосқыштар мен РЖ кіру нүктелерінің жиынтығы кіреді. Бұл аппараттық құралдардың мүмкіндіктері сыналған құрылғыға қосылымдардың бір жиынтығы бар сызықтық және сызықтық емес өлшемдердің кең ауқымы үшін қуатты ядроны қамтамасыз етеді.
Жабдықтың бүкіл сөресін бір PNA-X желі анализаторымен ауыстыру арқылы сынақ жүйеңізді жеңілдетіңіз.
Бір қосылымды өлшеу қолданбаларының кең ауқымы арқылы сынақ уақытын қысқартыңыз.
Жетілдірілген қателерді түзету арқылы құрылғының сызықтық және сызықты емес сипаттамасын дәл сынаңыз.
Жетілдірілген RF сынағы кезінде жылдамдық, дәлдік және пайдаланудың қарапайымдылығы үшін саладағы өлшеу қолданбаларының кең ауқымынан таңдаңыз.
Мультисенсорлық дисплей мен интуитивті пайдаланушы интерфейсі арқылы құрамдастардың әрекетін түсінуді жылдамдату.
| Жиілік диапазоны | 900 Гц-тен 67 ГГц-ке дейін |
| Trace Noise | 0,002 дБ RMS |
| Кірістірілген порттар | 2 немесе 4 |
| Ең жақсы 201 нүктені тазалау уақыты | 5,5 - 9,7 мс |
| Максималды жиілік: | 50 ГГц |
| Динамикалық диапазон: | 122 дБ @45 ГГц |
| Шығу қуаты: | 12 дБм |
