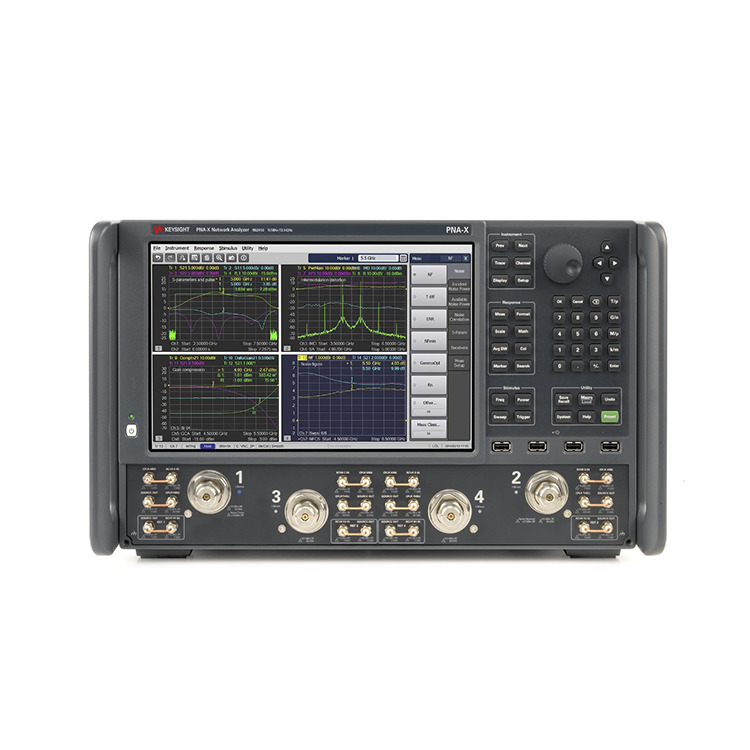

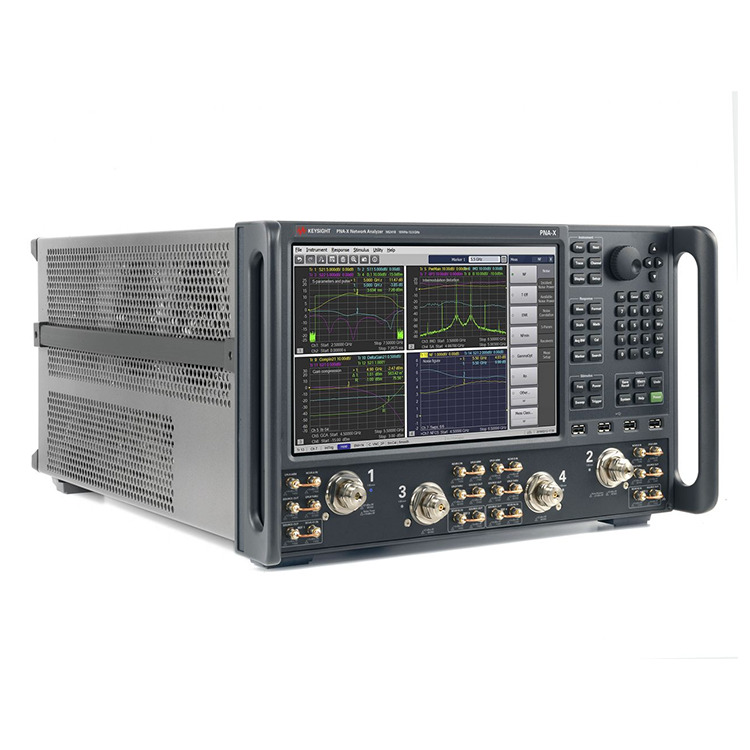

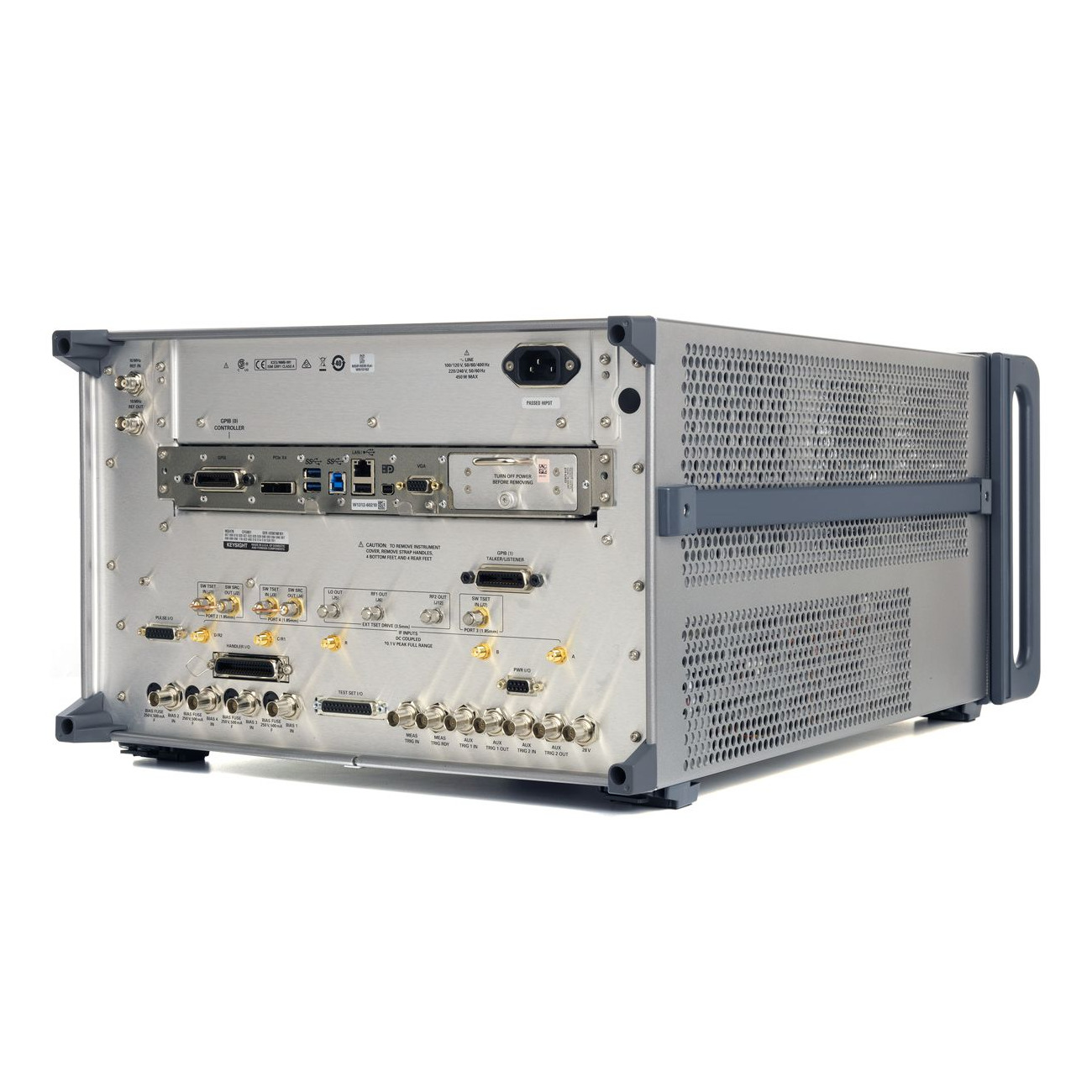

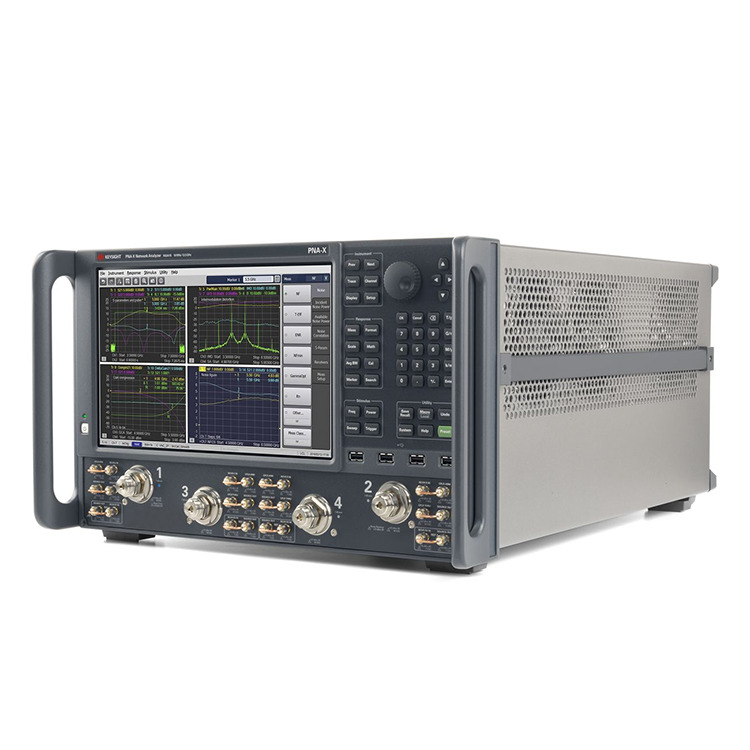

Кәсіби өндіруші ретінде біз сізге N5244B PNA-X желілік анализаторларын ұсынғымыз келеді. N5244B PNA-X микротолқынды желі анализаторы 10 МГц пен 43,5 ГГц, 2 және 4 порттары, күшейткіштер, араластырғыштар және жиілік түрлендіргіштері сияқты белсенді құрылғыларды өлшей алатын біріктірілген және икемді сынақ қозғалтқышы.
Теңдесі жоқ тамашаға қол жеткізіңіз
Жай векторлық желі анализаторы емес, PNA-X күшейткіштер, араластырғыштар және жиілік түрлендіргіштері сияқты белсенді құрылғыларды өлшеуге арналған әлемдегі ең біріктірілген және икемді микротолқынды сынақ қозғалтқышы болып табылады. Аппараттық құралға екі ішкі сигнал көзі, сигнал біріктіргіші, S-параметрі және шу қабылдағыштары, импульстік модуляторлар мен генераторлар, қосқыштар мен РЖ кіру нүктелерінің жиынтығы кіреді. Бұл аппараттық құралдардың мүмкіндіктері сыналған құрылғыға қосылымдардың бір жиынтығы бар сызықтық және сызықтық емес өлшемдердің кең ауқымы үшін қуатты ядроны қамтамасыз етеді.
Жабдықтың толық сөресін бір PNA-X желі анализаторымен ауыстыру арқылы сынақ жүйеңізді жеңілдетіңіз.
Бір қосылымды өлшеу қолданбаларының кең ауқымы арқылы сынақ уақытын қысқартыңыз.
Жетілдірілген қателерді түзету арқылы құрылғының сызықтық және сызықты емес сипаттамасын дәл сынаңыз.
Жетілдірілген RF сынағы кезінде жылдамдық, дәлдік және пайдаланудың қарапайымдылығы үшін саладағы өлшеу қолданбаларының кең ауқымынан таңдаңыз.
Мультисенсорлық дисплей мен интуитивті пайдаланушы интерфейсі арқылы құрамдастардың әрекетін түсінуді жылдамдату.
N5244B PNA-X желі анализаторлары Негізгі өнімділік деректері
1 ГГц жиілікте +13 дБм-ден 67 ГГц-те +11 дБм-ге дейінгі жоғары бастапқы шығыс қуаты
Жоғары динамикалық диапазон: сынақ портында 20 ГГц жиілікте 134 дБ
Төмен шуыл: 1 кГц өткізу жолағында 0,002 дБ rms
Қабылдағыш шуының төмен қабаты
Қабылдағышты қысудың жоғары деңгейі
Жылдам өлшеу жылдамдығы: 3,6 - 23 мкс/нүкте
Жоғары тұрақтылық: < 0,03 дБ/°C
| Жиілік диапазоны | 900 Гц-тен 67 ГГц-ке дейін |
| Trace Noise | 0,002 дБ RMS |
| Кірістірілген порттар | 2 немесе 4 |
| Ең жақсы 201 нүктені тазалау уақыты | 5,5 - 9,7 мс |
| Максималды жиілік: | 43,5 ГГц |
| Динамикалық диапазон: | 127 дБ @35 ГГц |
| Шығу қуаты: | 12 дБм |
