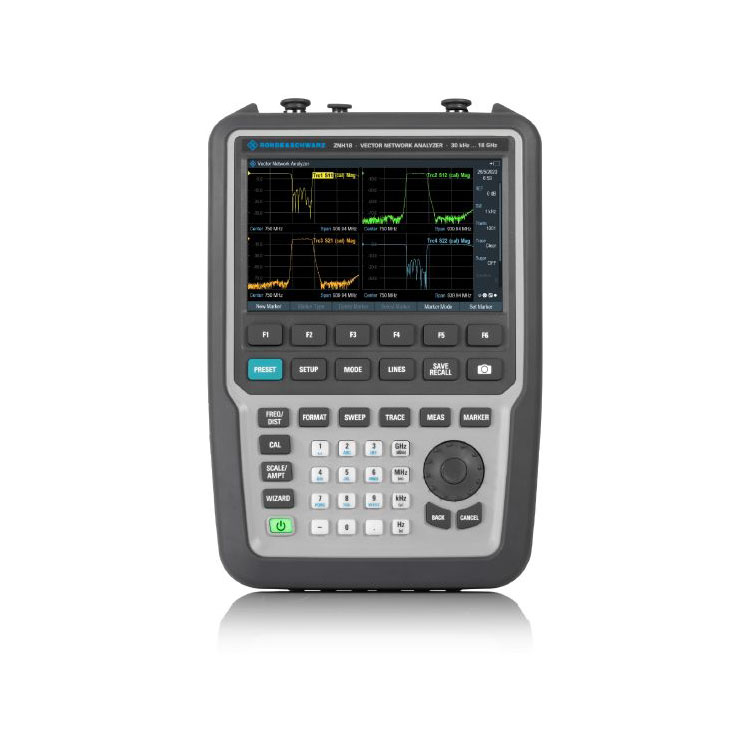

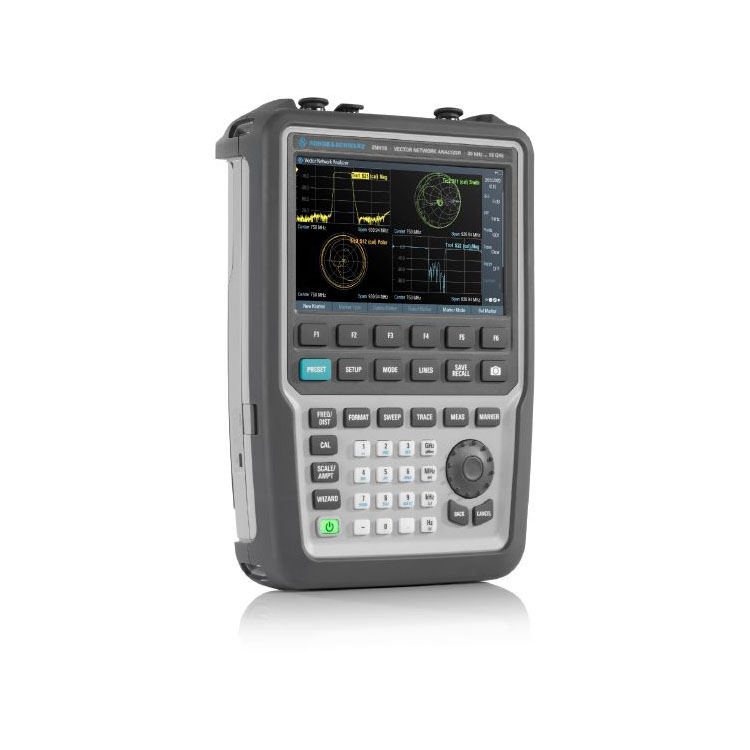

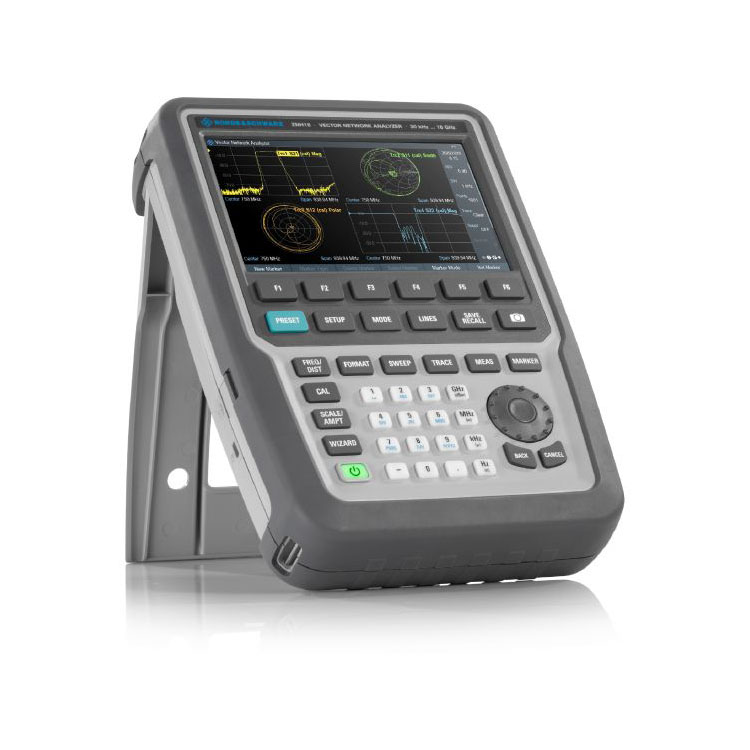

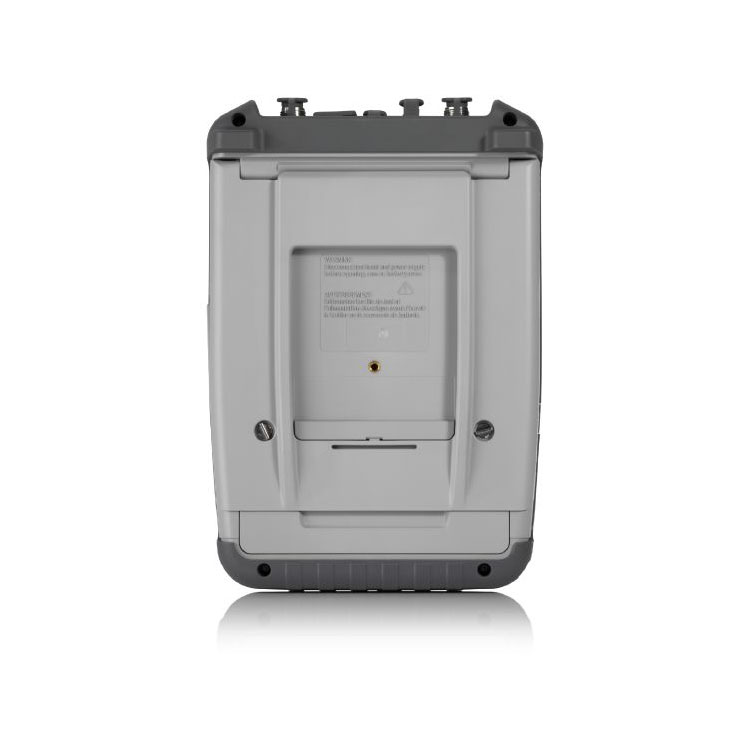

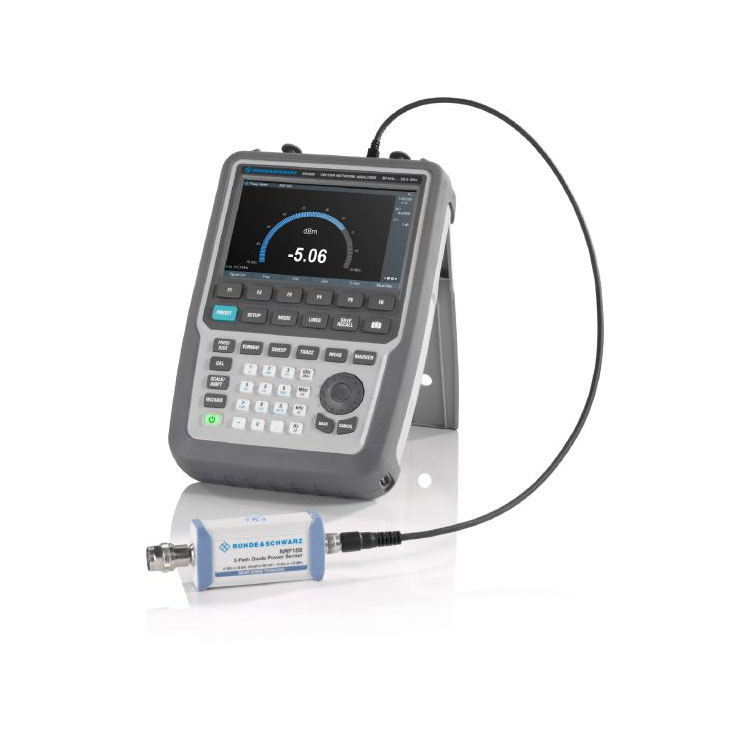

R&S ZNH18 портативті векторлық желі анализаторы

R&S ZNH18 портативті векторлық желі анализаторы

Негізгі фактілер

Жиілік диапазоны 30 кГц-тен 4/8/18/26,5 ГГц-ке дейін

Негізгі құралмен бір портты кабель және антеннаны өлшеу

S-параметрі (S11, S12, S21, S22) негізгі аспаппен өлшеу

Сүзгі мен антеннаны оқшаулауды өлшеуге арналған 100 дБ (тип.) динамикалық диапазон

Шағылыстырмайтын дисплей, шағын форма факторы, берік корпус (IP51)

Төрт қабылдағыш архитектурасы

Кәсіби өндіруші ретінде біз сізге R&S ZNH18 портативті векторлық желі анализаторын ұсынғымыз келеді. Күрделі RF архитектурасы соңғы калибрлеу түрлеріне қол жеткізуді қамтамасыз етеді

Төрт қабылдағыш архитектурасы 1 және 2 порттарындағы арнайы анықтамалық қабылдағыштар мен сынақ қабылдағыштарынан тұрады. Бұл R&S®ZNH жүйесіне белгісіз, ашық, қысқа және сәйкестік (UOSM) калибрлеу сияқты жетілдірілген калибрлеу түрлерін қолдауға мүмкіндік береді. Бұл калибрлеу сынақ порттарындағы әртүрлі кіріс немесе шығыс қосқыштары бар DUT үшін пайдалы.

Төрт қабылдағыш архитектурасы

Екі порт арасында минималды ауысу және UOSM сияқты күрделі калибрлеу

Шағын қуат көзі

Кішігірім форма факторындағы тамаша РЖ өнімділігі

R&S®ZNH портативтілігі мен шағын көлемі оны далалық өлшемдер үшін өте қолайлы етеді.

R&S®ZNH сонымен қатар келесі мүмкіндіктермен жоғары өнімділікті қамтамасыз етеді:

Қолданбалардың кең ауқымын қолдау үшін 30 кГц-тен 4/8/18/26,5 ГГц-ке дейінгі кең жиілік диапазоны

Үлкен деңгей ауытқуларын өлшеу үшін 100 дБ (тип) дейінгі жоғары динамикалық диапазон

0,0015 дБ-ден 0,0040 дБ (түрі) аралығындағы төмен шуыл магнитудасының (RMS) және 0,02° пен 0,04° (типі) төмен іздік шу фазасының (RMS) арқасында жоғары дәлдік

0 дБ-ден 15 дБ-ге дейін 5 дБ қадаммен реттелетін екі портта да кірістірілген қабылдағыш қадамының аттенюаторы

Қабылдау қадамының аттенюаторы

Порттың кіріс қуат диапазонының сызықтылығын арттырады, бұл анализаторды шамадан тыс жүктемеден қорғайды.

Жұмыс істеу оңай

Үздік пайдаланушы тәжірибесі үшін көп сенсорлы экран, қашықтан басқару және өлшеу шебері

Көп сенсорлы экран смартфондарда қолжетімді стандартты шымшу-масштабтау функциясын ұсынады. R&S®ZNH телефонды басқарудың әдеттегі қимылдарын қолдайды, бұл пайдаланушыларға өздерін үйде сезінуге көмектеседі. Операторлар құралға тікелей қол жеткізе алмаса да, үздіксіз жұмыс істеу үшін тегін компьютер, Android және iOS қашықтан басқару қолданбалары қолжетімді. Сонымен қатар, өлшеу шебері автоматтандырылған сынақ ретімен өлшеулерді жеңілдетуге көмектеседі, сынақ процесін жылдамдатады және адам қателігінің ықтималдығын азайтады.

Көп түрту функциясы

Сыйымды сенсорлық экран; интуитивті жұмыс және дисплейді калибрлеу қажет емес.

Қарапайым конфигурация

Конфигурацияға шолу мәзірімен қарапайым және жылдам орнату

R&S®ZNH пернелері мен айналмалы тұтқасы, сондай-ақ сенсорлық экранды басқару элементтері бар. Кілттер үлкен және жақсы қашықтықта орналасқан, бұл қолғап киген кезде оңай жұмыс істеуге мүмкіндік береді.

Сыйымды сенсорлық экран пайдаланушы тәжірибесінің жаңа түрін ұсынады:

Экрандағы элементтермен тікелей әрекеттесу

Мәзірлерге жылдам қол жеткізіңіз

Жиілік пен аралықты өзгерту

Маркерлерді қосу/жылжыту/жою

Және тағы басқалар

Конфигурацияға шолу мәзірі өлшеу параметрлерін конфигурациялау үшін қажетті қадамдарды азайтып, жылдам орнатуды қамтамасыз етеді.

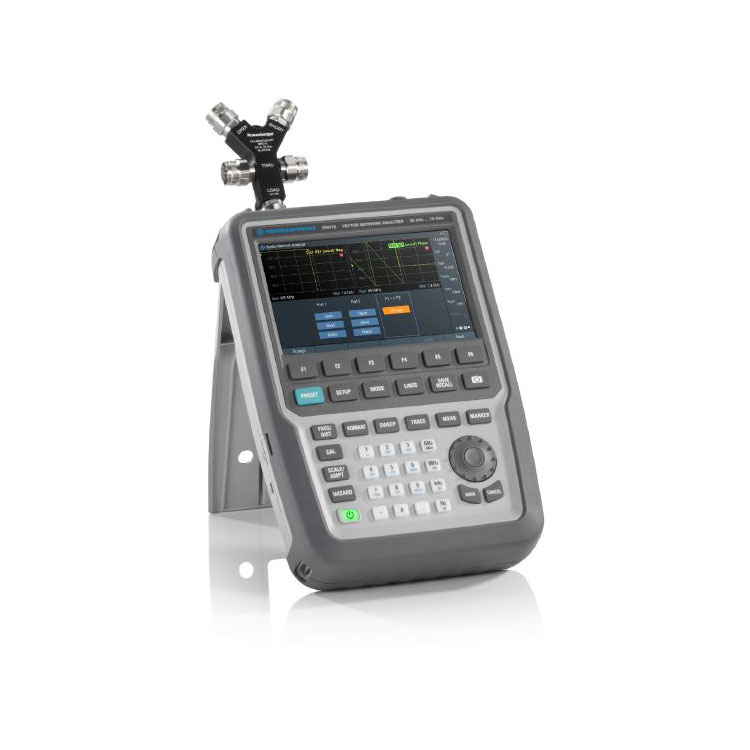

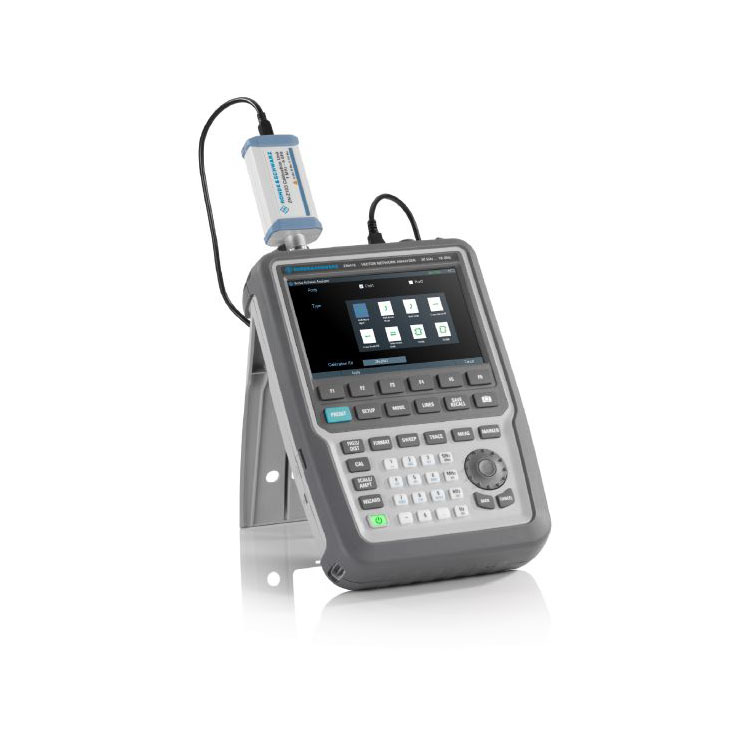

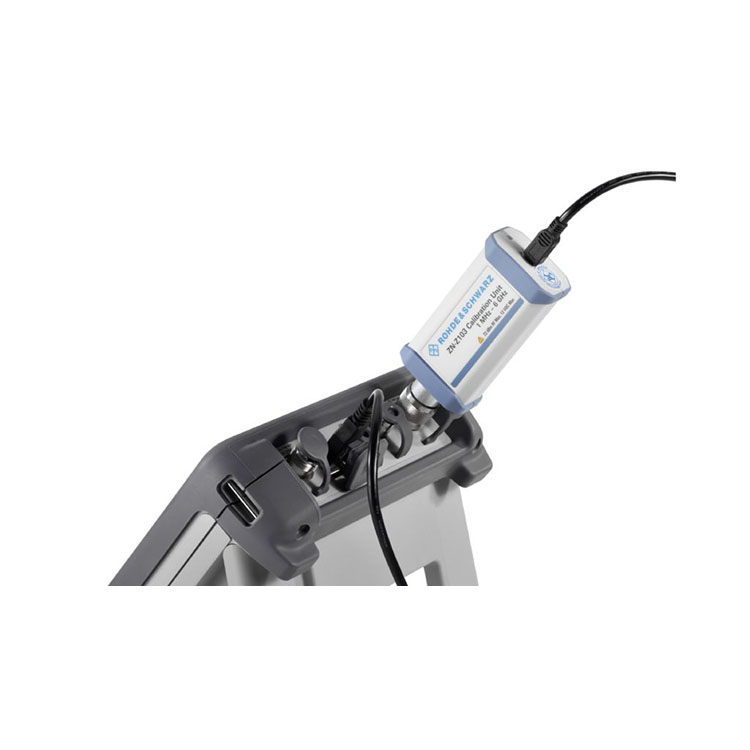

Икемді калибрлеу

Пайдаланушы анықтаған калибрлеу реттілігі икемді тәсілді қамтамасыз етеді.

Құнды қосу оңай

Толық стандартты мүмкіндіктер және қарапайым опцияға тапсырыс беру

R&S®ZNH негізгі құрылғысы мыналарды қамтиды:

Зақымдануға дейінгі қашықтықты өлшеу

Бір портты кабельдің жоғалуын өлшеу

Рефлексияны өлшеу

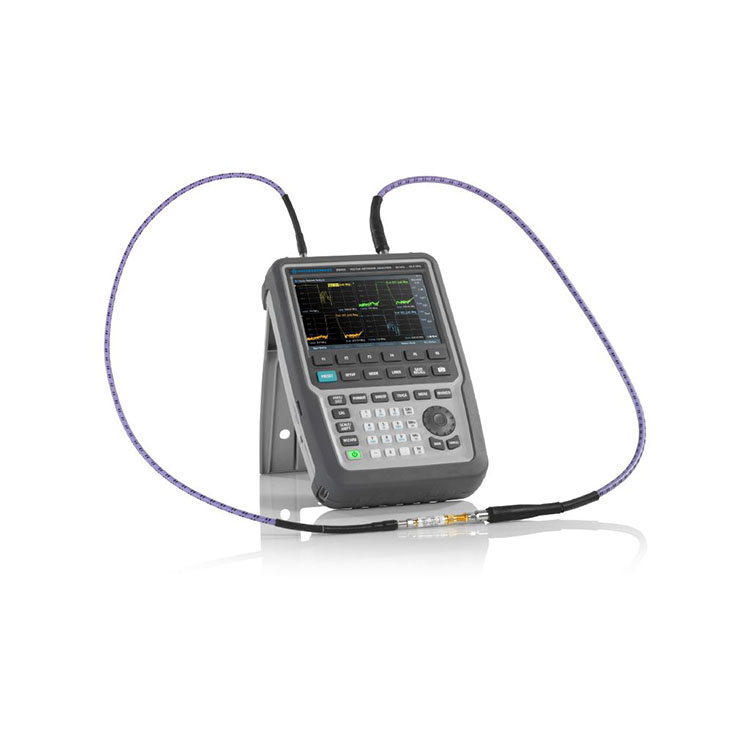

Трансмиссияны өлшеу

Төрт S-параметрі (S₁₁, С₁₂, С₂₁, С₂₂)

Қосымша функциялар қажет болғанда, опцияларға тапсырыс беру оңай. Барлық опцияларға мөлдір және тәуелсіз тапсырыс беруге болады, бұл жасырын шығындарды және тапсырыс беру кезінде шатастыруды білдіреді.

Қажетті форматта S-параметрінің дисплейін жылдам орнату.

Төрт S-параметрді өлшеу стандарт ретінде берілген.
