Кәсіби өндіруші ретінде біз сізге R&S SZU100A сигнал генераторларын ұсынғымыз келеді. Сондай-ақ ол ең көбі екі ішкі негізгі жолақ модулімен және төрт сөнетін симулятор модулімен жабдықталуы мүмкін. Бұл тұжырымдама күрделі сигнал сценарийлерін оңай құруға мүмкіндік беретін бір блокта екі толық функционалды векторлық сигнал генераторларын береді.
| Өнім атауы | Жиілік диапазоны | Деңгей диапазоны | I/Q модуляциясының өткізу қабілеттілігі | Гармония |
| R&S®SZU100A | 100кГц - 67ГГц | -120дБм - +18дБм | 2 ГГц ішкі 2 ГГц сыртқы |
< -55дБс >3,5 ГГц |
Жиілік диапазоны 67 ГГц дейін (қос жол: 44 ГГц дейін)
2 ГГц модуляция өткізу жолағы
800 МГц өткізу жолағы мен 8x8 MIMO дейін біріктірілген өшіру
Барлық негізгі цифрлық байланыс стандарттары үшін сигнал генерациясы
Жетілдірілген GNSS және радар симуляторы

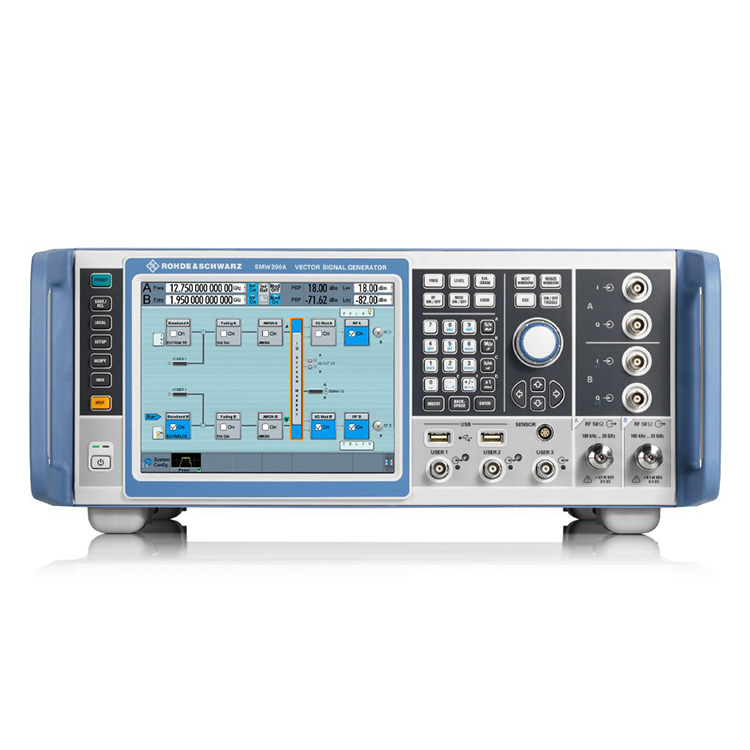

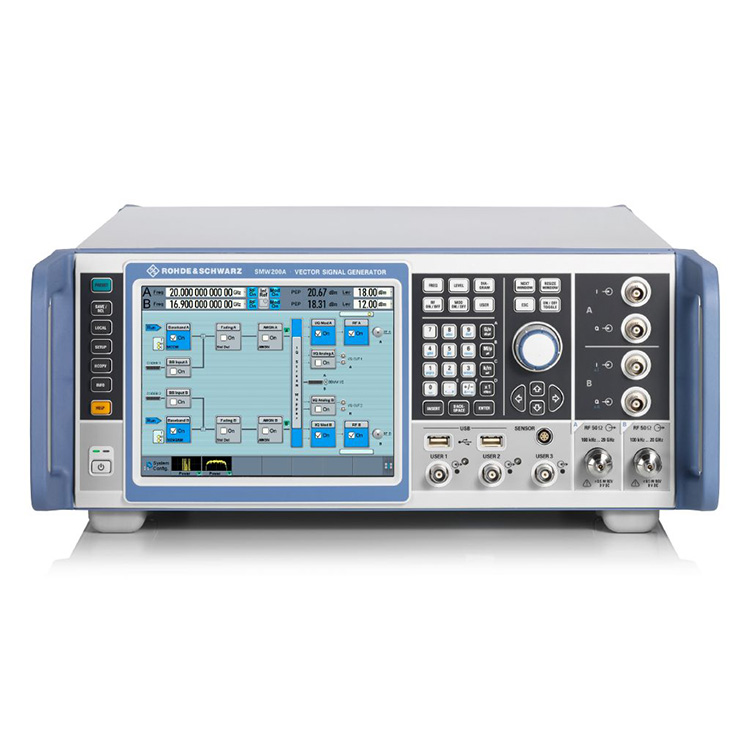

Кәсіби өндіруші ретінде біз сізге R&S SZU100A сигнал генераторларын ұсынғымыз келеді. Өнімділік пен функционалдылық талаптары сынақ орнатуы мен қолданбасына байланысты өзгереді. R&S®SZU100A осы әртүрлі талаптарды меңгеруде теңдесі жоқ және сигнал генераторлары үшін жаңа стандарттарды белгілейді. Құрамдас бөліктерді, модульдерді және толық базалық станцияларды қоса алғанда, DUT кез келген түрін әзірлеу және тексеру кезінде – R&S®SZU100A жоғары өнімділікпен сәйкес сынақ сигналдарын оңай жасайды. R&S®SZU100A икемді модульдік дизайны бар, ол қолданбалар талап ететін дәл опциялармен жабдықталуы мүмкін. Кез келген конфигурация мүмкін, классикалық бір жолды векторлық сигнал генераторынан көп арналы MIMO қабылдағыш тестеріне дейін.
R&S®SZU100A бір жолды құрал ретінде 67 ГГц-ке дейінгі және қос жолды құрал ретінде 44 ГГц-ке дейінгі жиілік диапазонын қамтиды. Сондай-ақ ол ең көбі екі ішкі негізгі жолақ модулімен және төрт сөнетін симулятор модулімен жабдықталуы мүмкін. Бұл тұжырымдама күрделі сигнал сценарийлерін оңай құруға мүмкіндік беретін бір блокта екі толық функционалды векторлық сигнал генераторларын береді.
R&S®SZU100A стандартты жоғары деңгейлі синтезатор SSB фазалық шуын және гармоникалық емес өнімділікті қамтамасыз етеді. Жұмысты одан әрі жақсарту үшін бірнеше төмен фазалық шу опциялары қолжетімді. R&S®SMW-B711/B721 өте төмен фазалық шу опциялары класстағы ең жақсы фазалық шу өнімділігін қамтамасыз етеді. R&S®SZU100A спектрлік тазалықты талап ететін өлшемдер үшін өте қолайлы.
2 ГГц-ке дейінгі РЖ өткізу қабілеті бар кең жолақты I/Q модуляторы сымсыз байланыс, спутниктік байланыс және радарды қоса алғанда, жиілік диапазонындағы барлық қолданбаларды қамтиды. Ішкі базалық жолақ максималды 2 ГГц РЖ модуляция өткізу жолағы бар сигналдарды жасай алады.
Соңғы үлгідегі D/A түрлендіргіштері және тамаша RF тізбегі дизайны тамаша EVM өнімділігімен 2 ГГц өткізу жолағында < 0,4 дБ модуляция жиілігінің ерекше реакциясын қамтамасыз етеді.

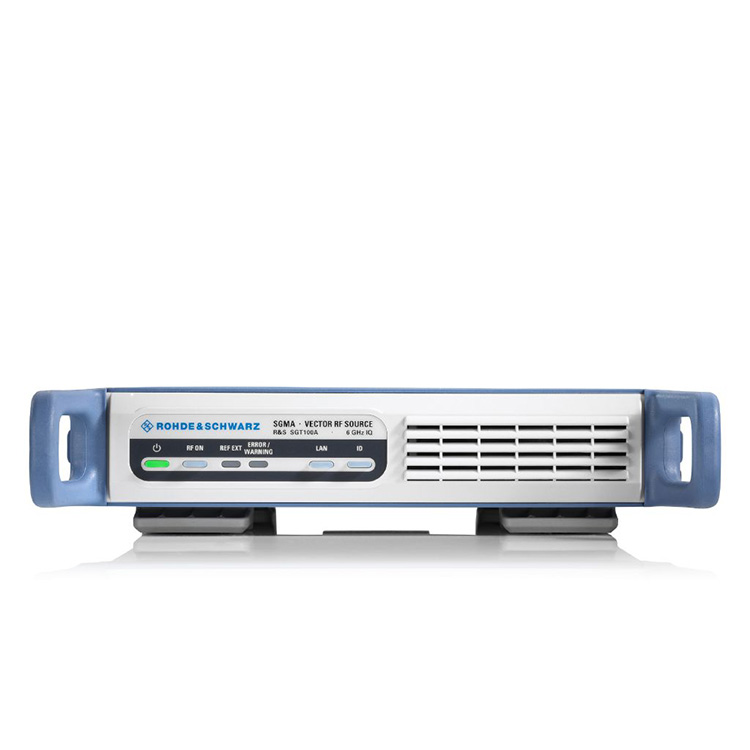

R&S®SZU100A 800 МГц-ке дейінгі өшетін өткізу қабілеттілігі үшін біріктірілген арна эмуляциясын ұсынады. Барлық негізгі стандарттар үшін өшетін профильдер алдын ала орнату ретінде қол жетімді. 64-ке дейін өшіру арналарымен 2x2, 3x3, 4x4, 8x4, 4x8 және 8x8 сияқты MIMO өшірудің барлық негізгі сценарийлерін бір құралда конфигурациялауға болады. Сегізге дейін тасымалдаушыны біріктіруге де қолдау көрсетіледі және SGT100A сигнал генераторының модульдерін сегізге дейін РЖ жолын қамтамасыз ету үшін қосуға болады.

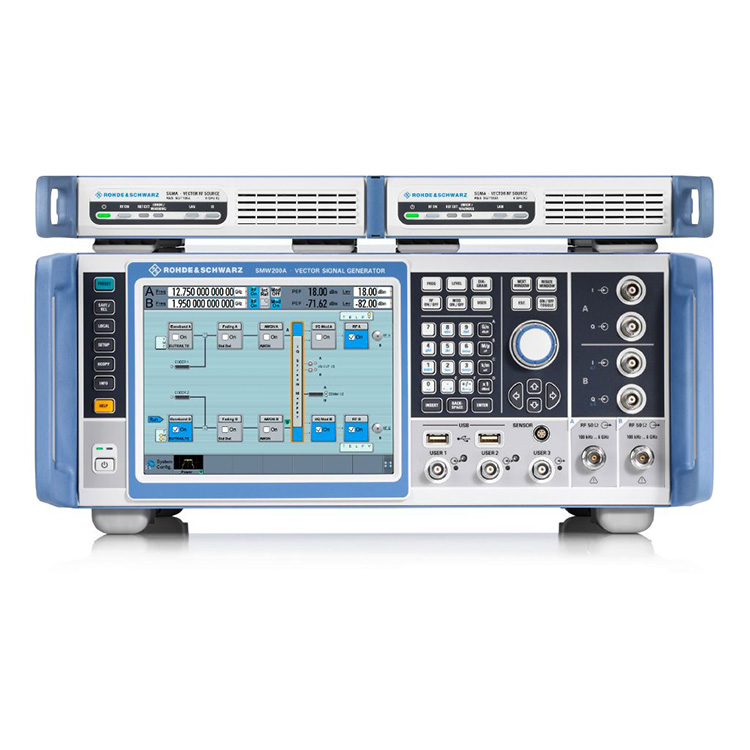

R&S®SZU100A құрылғысынан басқарылатын алты R&S®SGT100A сигнал генераторы модулі бар екі жолды R&S®SZU100A;
Кірістірілген R&S®SZU100A графикалық функциясы нақты уақытта жасалған сигналдарды көрсетеді. Пайдаланушы дисплей түрін таңдай алады, мысалы. I/Q қарсы уақыт, жиілік спектрі, векторлық диаграмма немесе CCDF. R&S®SZU100A сонымен қатар қашықтағы пәрмен тізбегі бар файлды генерациялау үшін барлық қолмен жұмыс қадамдарын жазатын код генераторы бар SCPI макрорегистраторын ұсынады. MATLAB®, CVI немесе Python үшін орындалатын кодты тікелей генерациялау үшін біріктірілген код үлгілері қамтамасыз етілген.
Нақты уақытта графикалық сигналды бақылау күрделі сигналдарды жасау кезінде өте пайдалы.
Сымсыз байланыс стандарттары
Нақты уақыттағы конвертті бақылау
GNSS симуляциясы
Радар симуляциясы
