Кәсіби өндіруші ретінде біз сізге R&S NRP33SN-V үш жолды диодты қуат сенсорларын ұсынғымыз келеді. CW және модуляцияланған сигналдар үшін қуатты жылдам және дәл өлшеу. 100 000 оқу/с.
| Модельдер | R&S®NRP33SN-V |
| Жиілік диапазоны | 10 МГц - 33 ГГц |
| Деңгей диапазоны | -70 дБм - +23 дБм |
| LAN интерфейсі | √ |
| Қосқыш түрі | 3,5 мм (м) |
CW және модуляцияланған сигналдар үшін қуатты жылдам және дәл өлшеу
100 000 оқу/с

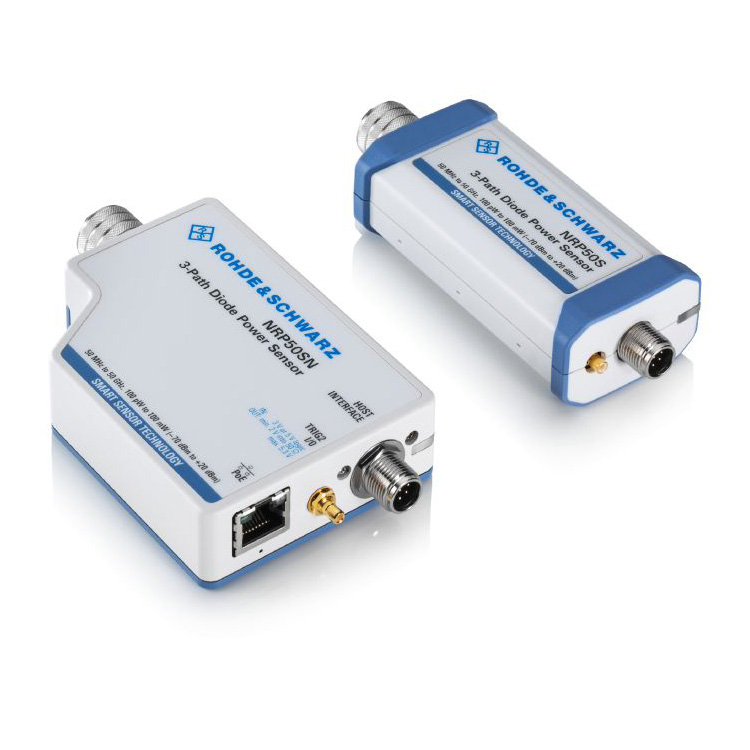

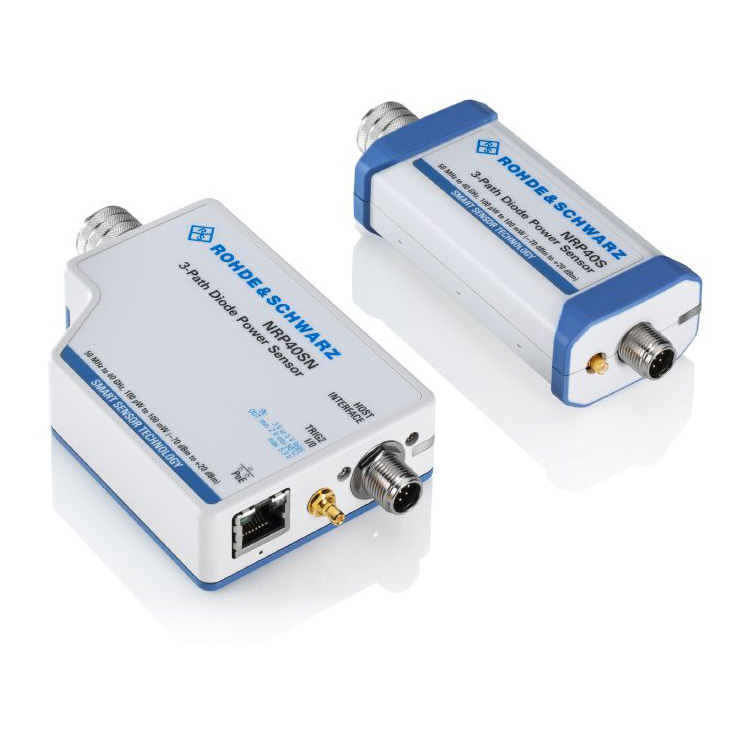

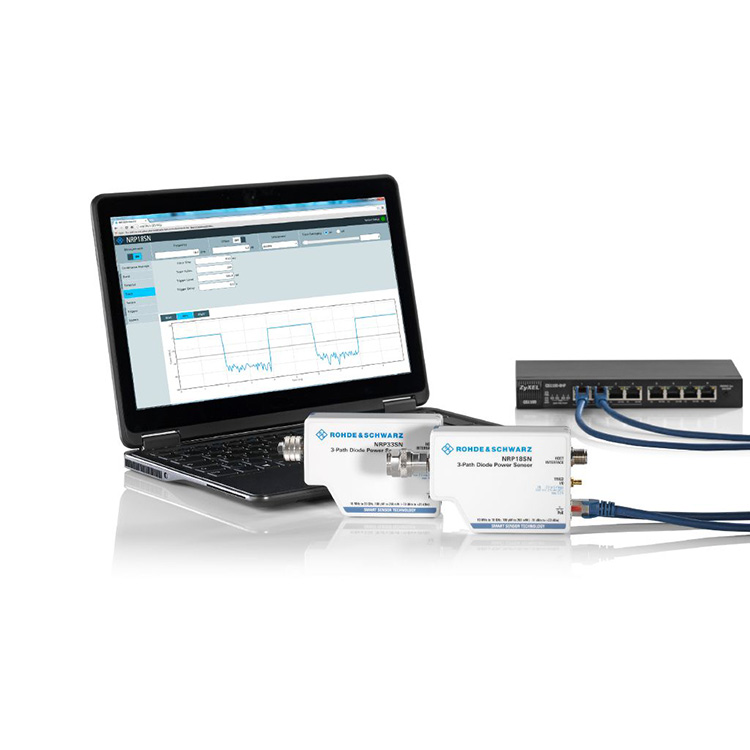

LAN және USB арқылы басқару және бақылау
Жоғары қуатты қолданбаларға арналған сенсорлар
R&S®NRX негізгі құрылғысымен икемді жұмыс

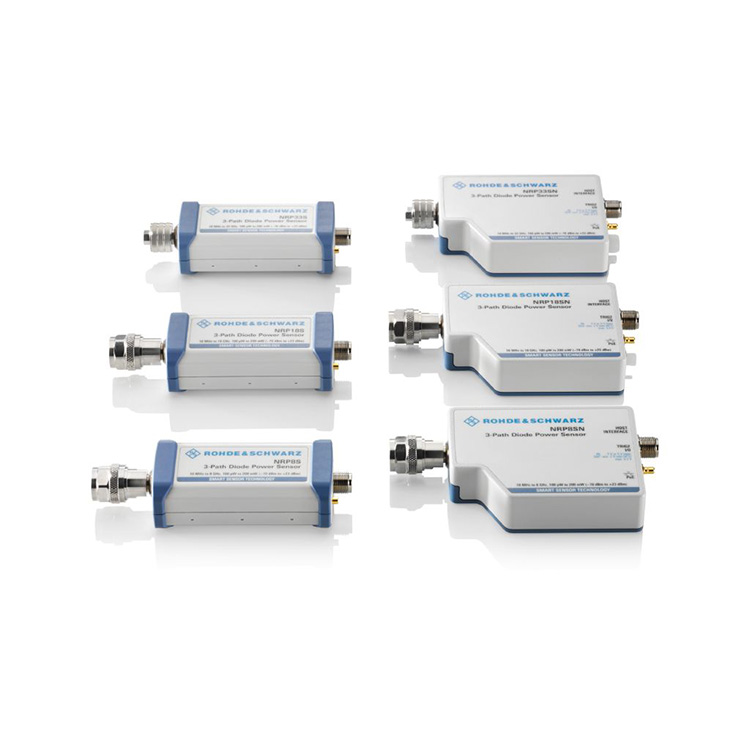

R&S®NRPxxS/SN қуат сенсорлары әрқайсысы оңтайлы детектор диапазонында жұмыс істейтін үш бөлек диод жолын пайдаланады. Нәтижесінде орташа қуатты модуляция түріне тәуелсіз жоғары дәлдікпен анықтауға болады. Өлшеу нәтижелеріне кедергі сигналдары немесе гармоника әсер етпейді. Сондықтан R&S®NRPxxS/SN қуат сенсорлары жылу қуаты сенсорларына ұқсас әрекет етеді, бірақ айтарлықтай жоғары жылдамдықты ұсынады. Олар –70 дБм тамаша төменгі өлшеу шегімен 93 дБ динамикалық диапазонды қамтамасыз етеді.
Көптеген қолданбалар үшін тамаша шешім
Үш жолды диодты қуат сенсорлары көптеген қолданбалар үшін жарамды, өйткені олар үздіксіз орташа, орташа үзіліс, орташа уақыт аралығы, қақпаның орташа және із өлшемдерін қолдайды. Керемет өнімділік пен бұрын-соңды болмаған өлшеу жылдамдығы мен дәлдігімен датчиктер GSM және 3GPP сияқты сымсыз сигналдарда, сондай-ақ LTE, LTE-Advanced немесе 5G сияқты өткізу қабілеттілігі жоғары сигналдарда дәл орташа қуатты өлшеуді орындау үшін пайдаланылуы мүмкін.
Жақсартылған үш жол тұжырымдамасы
R&S®NRPxxS(N) қуат сенсорлары әрқайсысы оңтайлы детектор диапазонында жұмыс істейтін үш бөлек диод жолын пайдаланады. Орташа қуатты модуляция түріне қарамастан жоғары дәлдікпен анықтауға болады. Өлшеу нәтижелеріне кедергі сигналдары немесе гармоника әсер етпейді. Сондықтан R&S®NRPxxS(N) қуат сенсорлары жылу қуаты сенсорларына ұқсас әрекет етеді, бірақ айтарлықтай жоғары жылдамдықты және 93 дБ динамикалық диапазонды ұсынады.
Тіпті -70 дБм дейін төмен деңгейлерде
Төмен деңгейлерде өлшеу дәлдігін арттыру үшін бірнеше өлшенген мәндерді орташалау қажет. Орташа алу шу құрамдас бөлігін азайтқанымен, өлшеуді баяулатады. Сондықтан R&S®NRPxxS(N) қуат сенсорлары өте төмен өлшеу шуын ескере отырып жасалған.
R&S®NRPxxS(N) қуат сенсорлары –70 дБм төменгі шегіне дейін өлшеулерді қазіргі уақытта нарықта қолжетімді ең жоғары жылдамдықпен және дәлдікпен орындай алады.
100 000 өлшеу/с дейінгі шектеусіз уақытты өлшеу
Жылдам үздіксіз орташа режимде R&S®NRPxxS(N) қуат сенсорлары ешқандай өлшеуді жоғалтпай 100 мкс триггердің ең аз қайталану уақытымен 100 000 іске қосылған өлшеу/с дейін орындай алады. Бұл өлшеу жылдамдығына буферленген режимді пайдалану арқылы қол жеткізіледі. Буферлік режимде барлық өлшенген деректер сенсордың ішінде жиналады және бір блокта сенсордың хостына беріледі. R&S®NRPxxS(N) сенсорлары жаңа жылдам режимді уақытты шектеусіз орындайды!

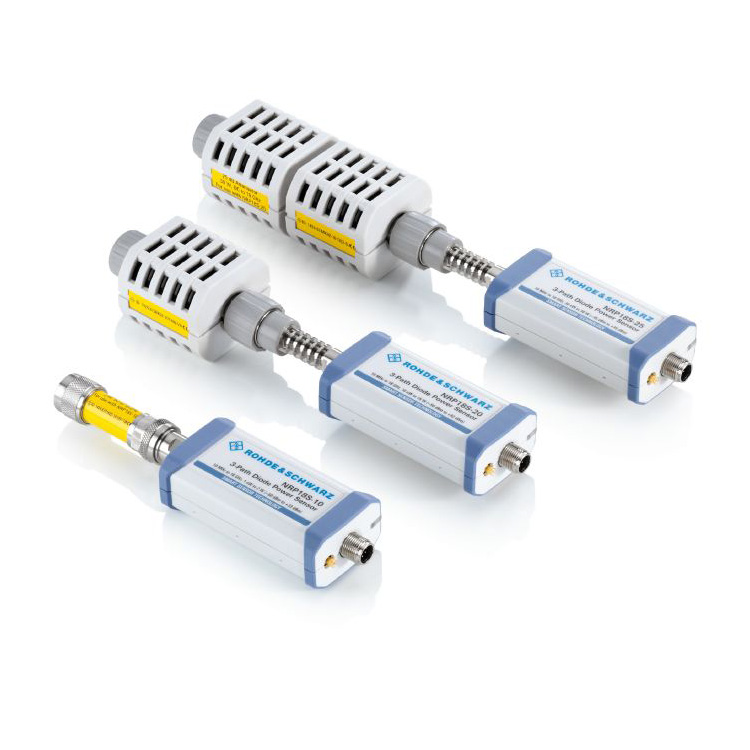

30 Вт-қа дейінгі қуатты өлшеуді орындаңыз
R&S®NRP18S-10, R&S®NRP18S-20 және R&S®NRP18S-25 жоғары қуатты үш жолды диодты қуат сенсорлары R&S®NRP18S және 10/20/25 дБ жоғары ағынды аттенюатордан тұрады. Олар 2 Вт, 15 Вт және 30 Вт-қа дейінгі қуатты өлшеуді орындай алады. Аттенюатормен пайдаланған кезде сенсор мен аттенюатор арасындағы сәйкессіздік қателері автоматты түрде түзетіледі. Өндіріс кезінде аттенюатордың S-параметрлері анықталып, сенсорда сақталады.

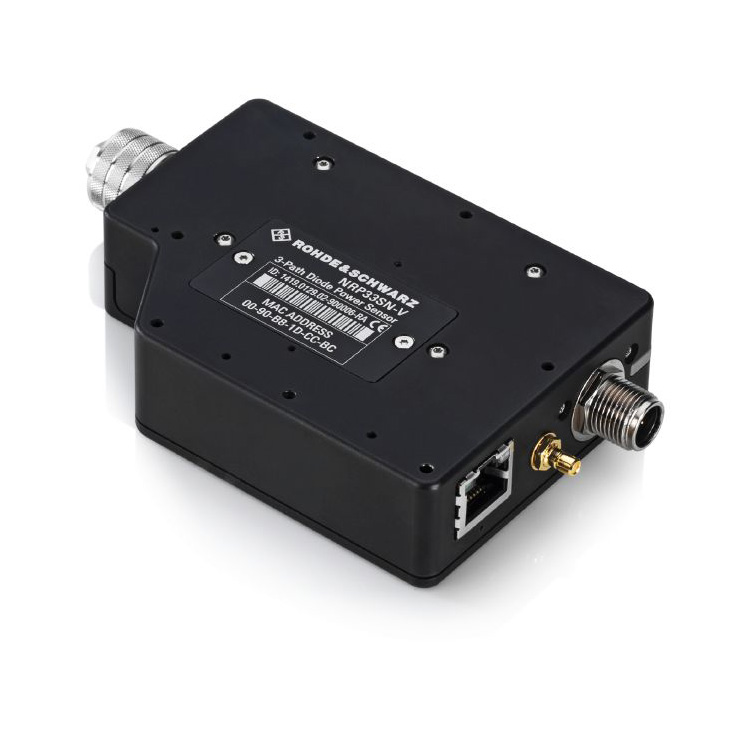

Термиялық вакуумдық (TVAC) камераларында пайдалану үшін арнайы әзірленген
R&S®NRPxxSN-V TVAC-үйлесімді қуат сенсоры 67 ГГц жиілік диапазонында спутниктік байланыс қолданбаларына арналған. Барлық құрамдас бөліктер өндіріс процесінде вакуумдық камерада пісіріледі, сондықтан газды шығару минимумға дейін азаяды. LAN мүмкіндіктерінің арқасында қуат сенсорларын камераның сыртынан оңай басқаруға және бақылауға болады, ал корпустағы желдеткіш тесіктер қысымды теңестіруді қамтамасыз етеді.
