N5182B MXG сигнал генераторлары

Маңызды жерлер

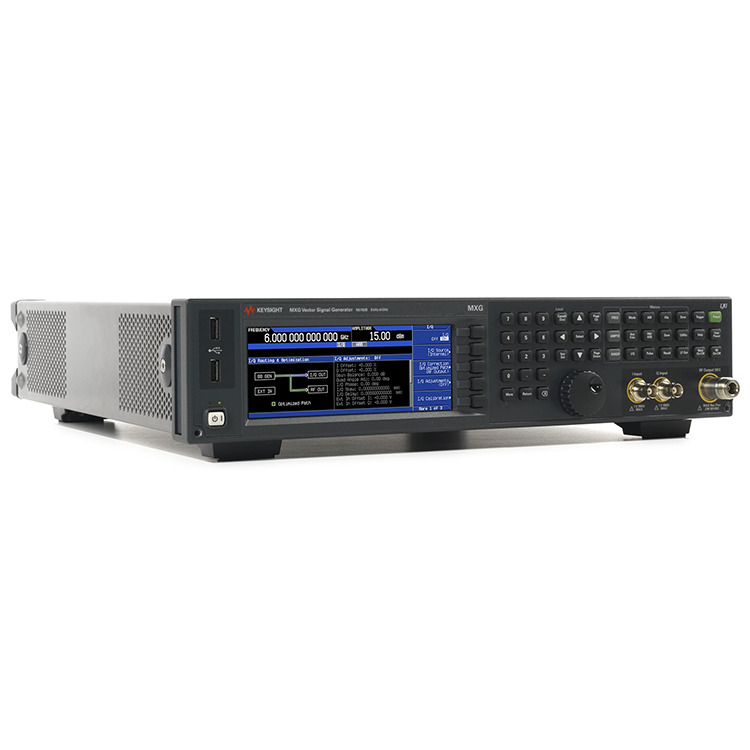

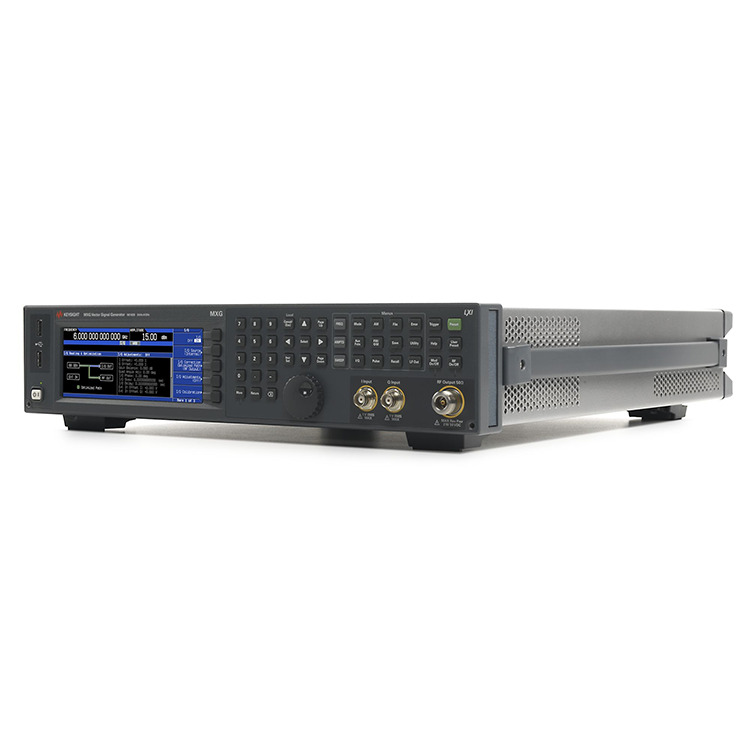

9 кГц - 3 ГГц MXG векторлық жоғары өнімділік сигнал генераторы

Keysight N5182B аналогтық және векторлық MXG және EXG сигнал генераторлары бес негізгі санат бойынша теңдесі жоқ өнімділік береді: фазалық шу және спектрлік тазалық, өткізу қабілеттілігі, EVM, ACPR және шығыс қуаты.

MXG немесе EXG және Signal Studio бағдарламалық құралын пайдаланып соңғы стандарттармен үйлесімді кеңейтілген қабылдағыш сынауын орындаңыз: сигнал параметрлерін анықтаңыз, оларды құралға тасымалдаңыз және сигнал генерациялау кезінде жабық циклды немесе интерактивті басқаруды пайдаланыңыз.

Теңдесі жоқ фазалық шу мен жалған сипаттамаларды қоса, керемет аппараттық өнімділігімен дизайныңызды шегіне жеткізіңіз.

Қуат күшейткіштерін басқарыңыз және саладағы жетекші көршілес арна қуат коэффициенті (ACPR) және шығыс қуаты арқылы сызықтық емес әрекетті сипаттаңыз.

Зауытта теңестірілген 160 МГц RF өткізу қабілеті бар кең жолақты құрылғыларды сынаңыз.

PathWave Signal Generation бағдарламалық құралымен, соның ішінде LTE, WLAN және GNSS көмегімен сигнал жасауға кететін уақытты азайтыңыз.

3 жылдық калибрлі циклдар мен өзін-өзі ұстауға арналған кешенді шешімдер арқылы иелену құнын төмендетіңіз.

Негізгі спецификациялар

Жиілік диапазоны: 9 кГц - 6 ГГц

Фазалық шу 1 ГГц, ығысу 20 кГц: –146 дБс/Гц

1 ГГц жиілікте жалған (гармоникалық емес): –96 дБс

1 ГГц жиілікте шығыс қуаты: +27 дБм

ACPR (вектор) W-CDMA 64 DPCH: –73 дБс

EVM (вектор) 802.11ac/LTE: 0,4 пайыз

Өткізу жолағы (вектор): 160 МГц

Еркін толқынды жады (вектор): 1024 МСа

Не кіреді:

стандартты фазалық шу

стандартты шығыс қуаты, +18 дБм

электрондық аттенюатор

CW сигналының генерациясы

векторлық (I/Q) модуляторы

50 Вт кері қуат қорғанысы

елге арналған қуат сымы

құжаттар жинағы (CD-ROM)
