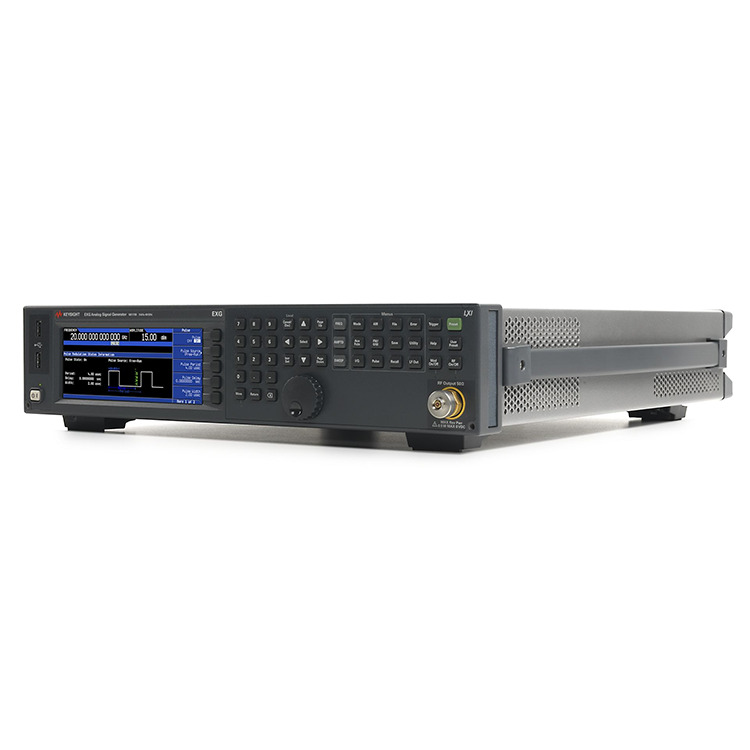

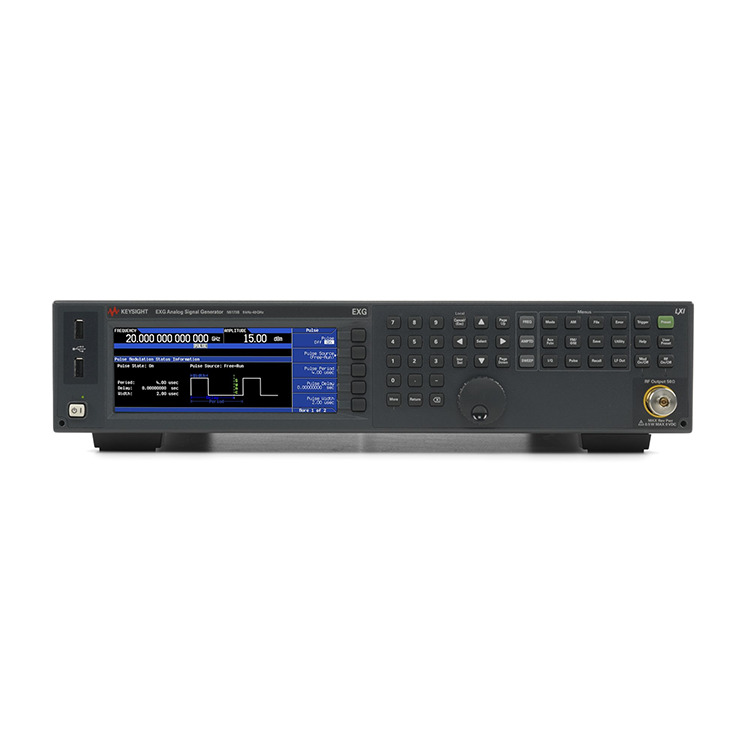

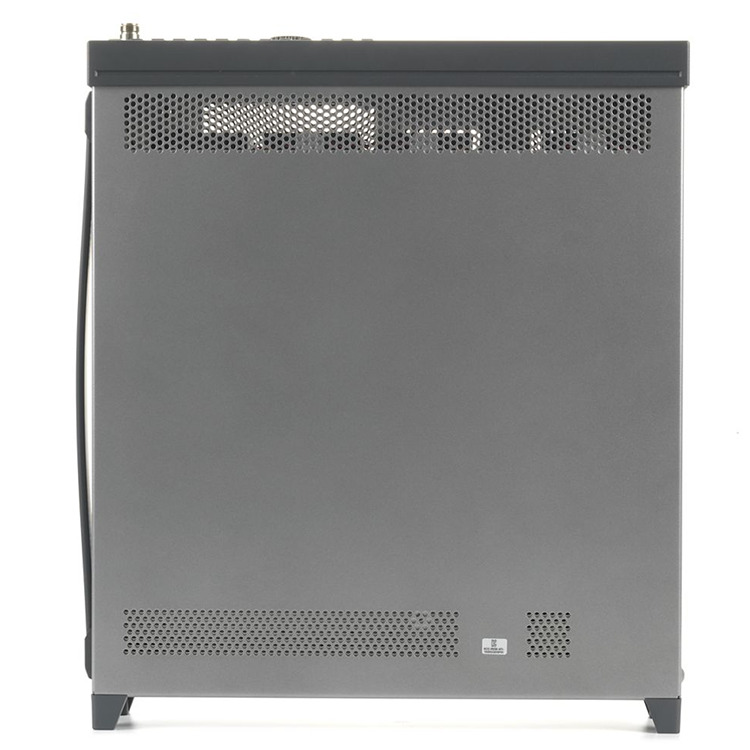

N5173B EXG X-Series микротолқынды аналогтық сигнал генераторы 9 кГц-тен 40 ГГц-ке дейінгі жиілікті қамтуды ұсынады және бюджет пен өнімділікті теңестіру қажет болғанда үнемді таңдау болып табылады.
Бюджет пен өнімділікті үнемді EXG микротолқынды аналогтық сигнал генераторымен теңестіріңіз
Keysight N5173B EXG микротолқынды аналогтық сигнал генераторы бюджет пен өнімділікті теңестіру қажет болғанда үнемді таңдау болып табылады. Ол кең жолақты сүзгілердің, күшейткіштердің, қабылдағыштардың және т.б. параметрлік тестілеуге қатысты маңызды сигналдарды қамтамасыз етеді. 13, 20, 31,8 немесе 40 ГГц дейін арзан қамтумен негізгі LO жоғары түрлендіруді немесе CW блоктауын орындаңыз. Сүзгілер мен күшейткіштер сияқты кең жолақты микротолқынды құрамдастарды шығыс қуатының (20 ГГц-те +20 дБм), төмен гармоникалардың (≤ –55 дБс) және толық қадамдық әлсіреуінің ең жақсы үйлесімімен сипаттаңыз. Тәулігіне миллиардына ± 5 бөліктен аз қартаю жылдамдығымен стандартты жоғары өнімді OCXO бар тұрақтылығы жоғары жүйе анықтамасы ретінде пайдаланыңыз.
Микротолқынды компоненттер мен қабылдағыштарды параметрлік сынауды шешу үшін бюджет пен өнімділікті теңестіріңіз
Микротолқынды компоненттер мен қабылдағыштарды адрестік параметрлік сынау
Микротолқынды кері тасымалдау сілтемелері үшін LO жоғары түрлендіруді немесе қабылдағышты тексеру үшін CW блоктауын орындаңыз
600 мкс жиілікті ауыстыру арқылы сынақ өткізу қабілетін барынша арттырыңыз
Микротолқынды сүзгілер мен күшейткіштерді шығыс қуатының, төмен гармоникалардың және толық қадамдық әлсіретудің ең жақсы үйлесімімен сипаттаңыз.
Тұрақтылығы жоғары жүйе анықтамасы ретінде пайдаланыңыз: стандартты жоғары өнімді OCXO қартаю жылдамдығына күніне 5x10-10 бөлікке ие.
| Жиілік | 9 кГц-тен 40 ГГц-ке дейін |
| Фазалық шу @ 1 ГГц (20 кГц ығысу) | -122 дБс/Гц |
| IQ модуляциясы BW (ішкі/сыртқы) | 200 МГц дейін |
| Модуляция түрлері қол жетімді | AM, FM, PM, импульс |
