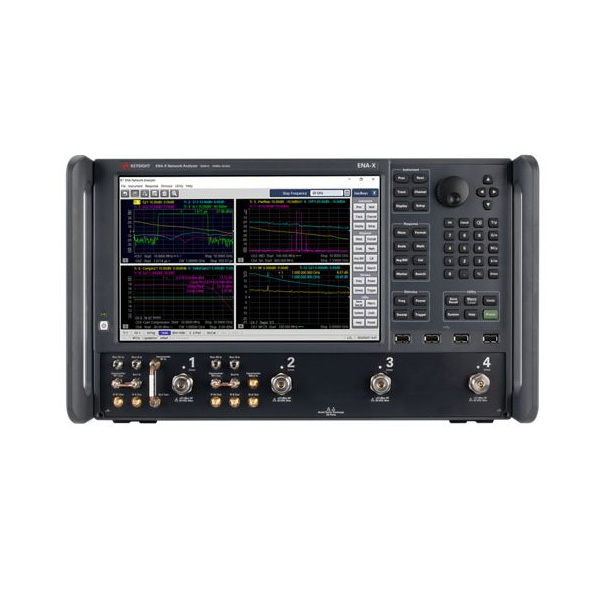

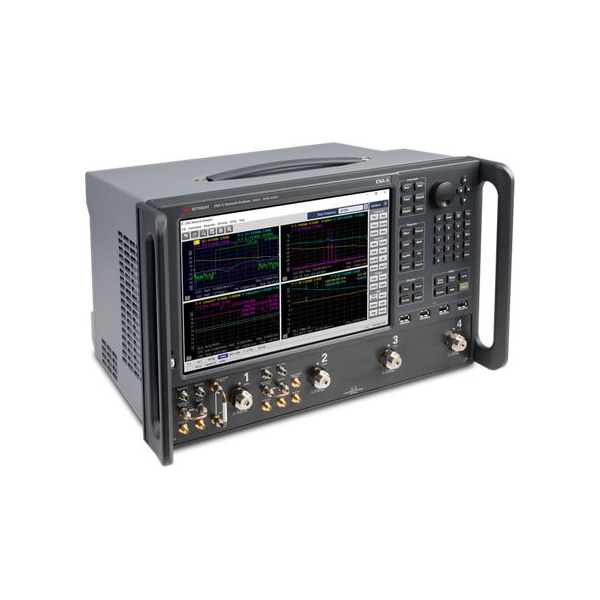

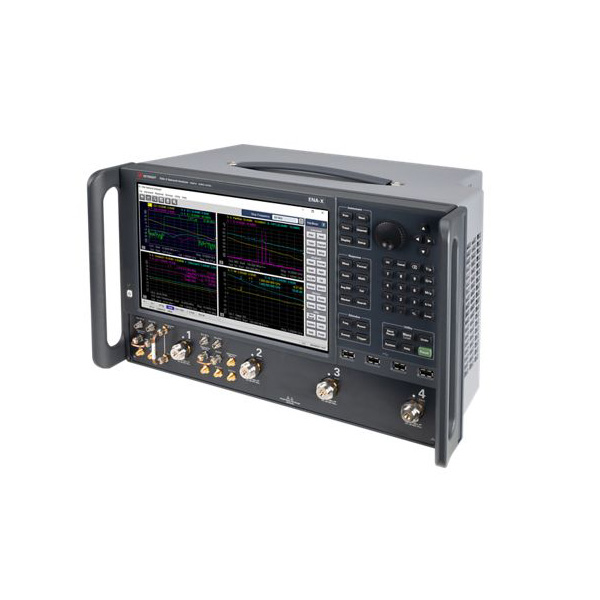

E5081A ENA Vector Network Analyzers сатып алыңыз, ол жоғары сапалы, төмен бағамен. E5081A ENA-X векторлық желі анализаторы, 9 кГц-тен 44 ГГц-ке дейін, модуляцияның бұрмалануын өлшеу опциясы күшейткіштер мен араластырғыштар сияқты белсенді компоненттер үшін құрылғының толық сипаттамасын береді.
Бірнеше өлшемдер, бір орнату
Keysight E5081A ENA-X векторлық желі анализаторымен (VNA) 5G және спутниктік байланыс құрамдастарының сипаттамасын жылдамдату. ENA-X орта диапазондағы желі анализаторында жылдам және дәл EVM өлшемдерін шығаратын жалғыз шешім болып табылады.
Біздің спектрлік корреляция әдістемесі желі анализаторындағы жиілік доменіндегі модуляцияланған кіріс және шығыс сигналдарын тікелей талдайды. Нарықтағы қазіргі шешімдер компоненттерді толық сипаттау үшін желі мен спектр анализаторын қажет етеді. Жаңа ENA-X көмегімен DUT жазықтығында толық векторлық түзетуді пайдалана отырып, бір сынақ орнату арқылы сынақ дәлдігі мен қайталану мүмкіндігін қамтамасыз ете аласыз. Орнатуларды қолмен қайта конфигурациялаудан немесе коммутаторға негізделген күрделі жүйелерді автоматтандырудан аулақ болыңыз — ENA-X желі анализаторымен құрылғының жұмысын жылдамырақ және қате ықтималдығы азырақ тексеріңіз.
Біріктірілген модуляцияны бұрмалау бағдарламалық құралы арқылы ең төменгі қалдық EVM-ге қол жеткізіңіз.
Сынақ дәлдігін қамтамасыз етіңіз және кең динамикалық диапазонмен шуды фигураның өлшемдерін жақсартыңыз.
Күшейткіш күшейткіштерді, аттенюаторларды немесе бағыттаушы қосқыштарды біріктіру үшін тікелей қабылдағыш қатынасы бар икемді жоғары қуатты сынақтарды орындаңыз.
DUT жазықтығында векторлық түзетілген калибрлеу арқылы кіріс портының сәйкессіздігін, арна қуатын және бастапқы қателерді шешіңіз.
Бір құралмен модуляцияланған бұрмалау және спектр талдауы, шуыл фигурасы, векторлық араластырғыш өлшемдері және т.б. арқылы жылдамырақ сынаңыз.
| Қолданбалар: | S-параметрлері Шу фигурасы Модуляцияның бұрмалануы |
| 201 ұпайдағы ең жақсы жылдамдық, 1 сыпыру: | 3 мс |
| Құрамдас бөліктер: | Төмен шулы күшейткіштер Қуат күшейткіштері Миксерлер/жиілік түрлендіргіштері T/R модульдері |
| Динамикалық диапазон: | 146 дБ |
| Құрал түрі: | Үстелдік |
| Максималды жиілік: | 44 ГГц |
| Ең аз жиілік: | 10 МГц |
| Кірістірілген порттар саны: | 2 порт 4 порт |
| Ішкі көздер саны: | жоқ |
| Шығу қуаты: | 17 дБм |
| Шуыл ізі: | 0,0015 дБ rms |
| VNA сериясы: | Бұл |
| VNA түрі: | Үстелдік |
