Біздің зауыттан E4991B кедергі анализаторларын сатып алуға сенімді бола аласыз. 1 МГц-тен 3 ГГц-ке дейінгі жиілік диапазоны, кең кедергі диапазонында 0,65% негізгі дәлдік, температура сипаттамаларын талдау үшін материалды өлшеу опциялары және өткізгіштік пен өткізгіштіктің тікелей оқу функциясы бар E4991B кедергі анализаторы.

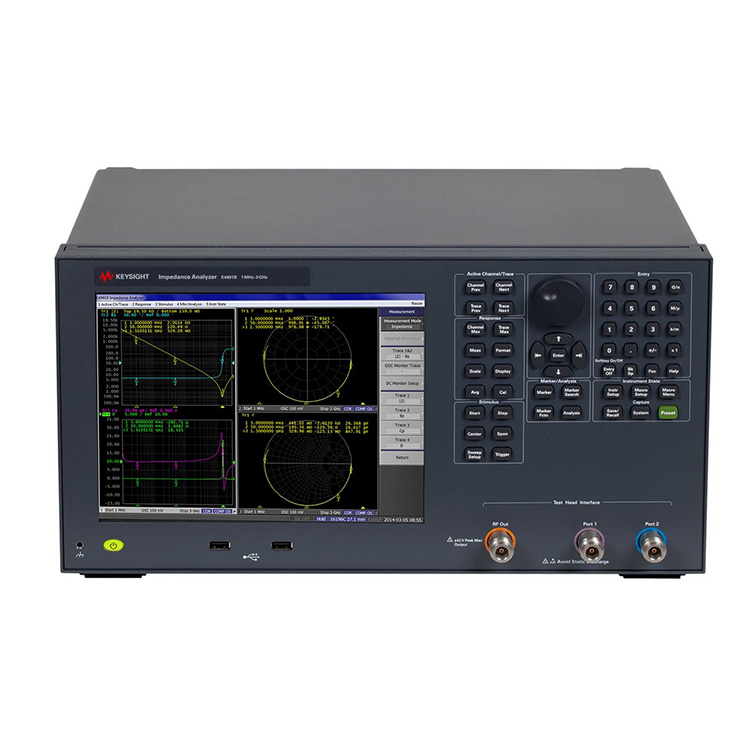

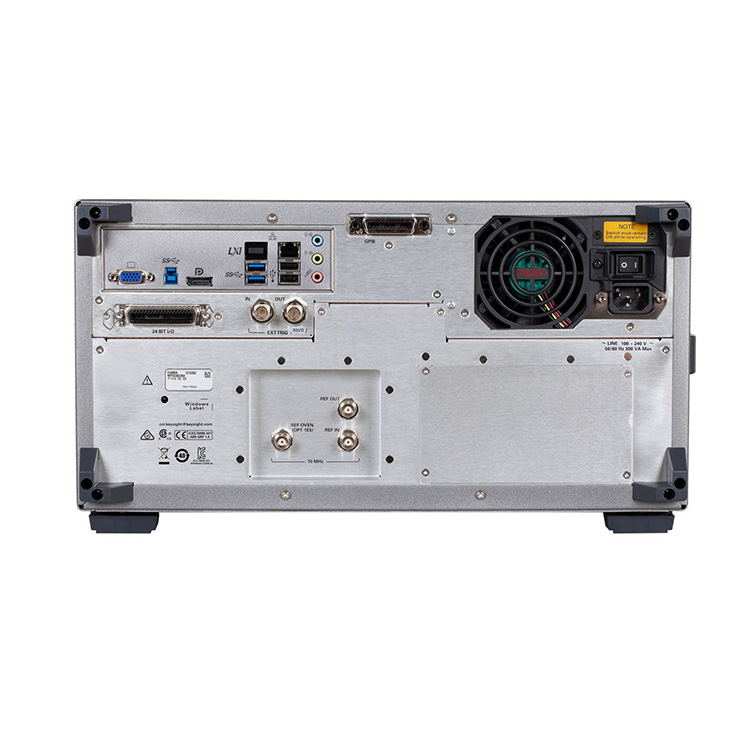

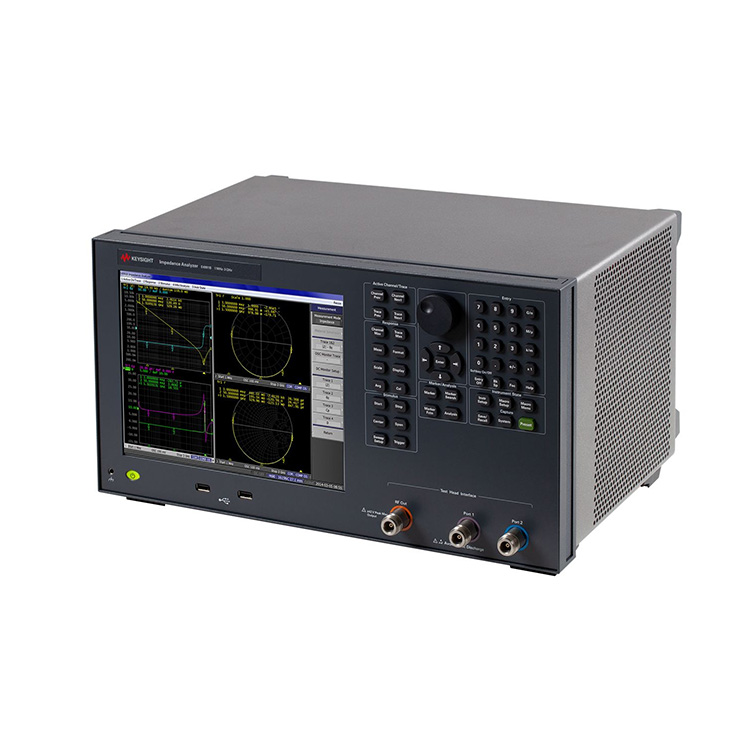

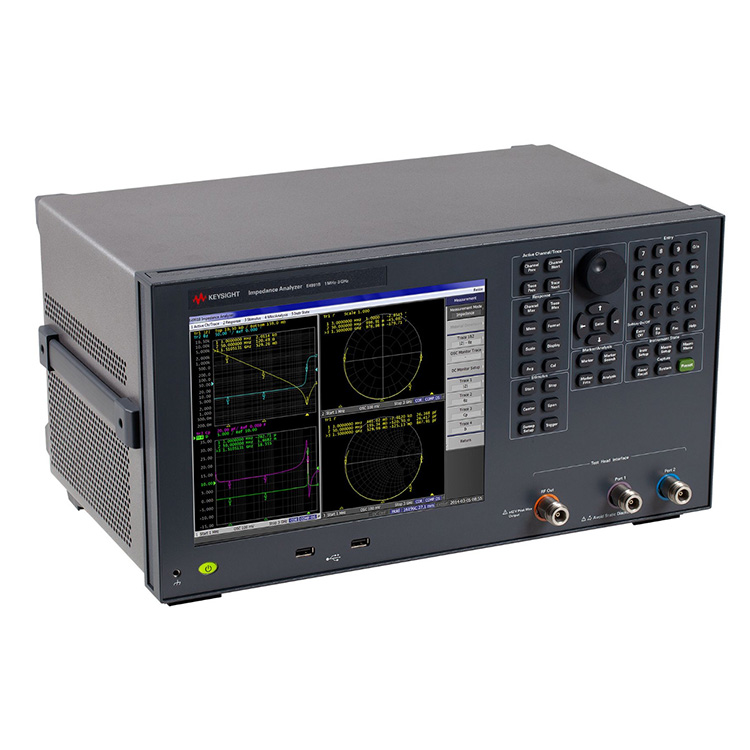

Біздің зауыттан E4991B кедергі анализаторларын сатып алуға сенімді бола аласыз. E4991B кедергі анализаторы 1 МГц - 3 ГГц
Keysight E4991B кедергі анализаторы электрондық компоненттерді, жартылай өткізгіш құрылғыларды және материалдарды сипаттау және бағалау үшін тамаша шешім болып табылады.
Үш жаңартылатын жиілік опциясы: 1 МГц - 500 МГц/1 ГГц/3 ГГц
Негізгі дәлдік ±0,65% және 120 мОм - 52 кОм кедергі диапазоны (10% өлшеу дәлдігі диапазоны)
Өлшеу параметрлері: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. 001 опциясы қажет)
Кірістірілген тұрақты ток ығысуы (опция 001): 0 В – ±40 В, 0 А – ±100 мА
Сенсорлық экраны бар 10,4 дюймдік түрлі-түсті СКД-де 4 арналы және 4-із
Деректерді талдау функциясы: Эквиваленттік схеманы талдау, шекті сызықты сынау
Диэлектрик/магниттік материалды өлшеу (нұсқа 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Температура сипаттамаларын өлшеу (Опция 007) және пластинада сенімді өлшеу (Опция 010) мүмкіндіктері
Материалды өлшеу опциялары температура сипаттамаларын талдау мүмкіндігін (нұсқа 007) және өткізгіштік пен өткізгіштіктің тікелей оқу функциясын (нұсқа 002) қамтамасыз етеді.
Зонд станциясының қосылым жинағы (опция 010) 3 ГГц-ке дейінгі дәлдіктегі вафельдегі немесе микрокомпоненттік кедергіні өлшеу шешімін ұсынады.
E4991B өлшеулерді қарапайым және сенімді етуге арналған көптеген сынақ керек-жарақтарын қолдайды.
Сіз R&D, QA немесе инспекцияда болсаңыз да, E4991B электрондық компоненттерді, жартылай өткізгіш құрылғыларды және материалдарды сипаттау және бағалау үшін тамаша шешім болып табылады.
Материалдарды өлшеу үшін E4991B N1500A-005 материалдарды өлшеу жиынтығымен жұмыс істейді және орнату құрылғыларынан есептерді шығаруға дейінгі өлшемдерді жеңілдетеді (1 ГГц-ке дейін).
| Қосымша ақпарат: | RF IV, дәл кедергіні бағалауға жарамды Эквивалентті тізбекті талдау (7 үлгі) Материалдық өлшем. (опт. 002) Температура сипаттамасының сынағы (опт. 007) Вафельдегі кедергінің өлшемі. зонд станциясымен (опт. 010) 4 арна, 4 із |
| Негізгі дәлдік: | 0,65% |
| Тұрақты ток бағыты: | 0 В - ±40 В, 0 А - ±100 мА (опция 001) |
| Жиілік: | 1 МГц - 500 МГц/1 ГГц/3 ГГц |
| Максималды жиілік: | 3 ГГц |
| Өлшем: | RF-IV әдісі |
| Өлшеу диапазоны (дәлдік < 10%): | 120 мОм - 52 кОм |
| Басқа мүмкіндіктер: | Эквивалентті тізбекті талдау, шекті сызықты сынау және т.б.. Диэлектрлік/магниттік материалды өлшеу (002 опциясы), Температура сипаттамаларын өлшеу (007 опциясы), |
| Арнайы мүмкіндіктер: | жоқ |
| Мақсатты DUT: | Жалпы мақсаттағы құрылғы Материал |
| Түрі: | Импеданс анализаторы |
